Расшифровка маркировки ПСС-Т-d/05(24) x ;
ПЗС – протектор защитный спиральный
m1 – тип проводника:
- Т - для провода/ троса/ОКГТ
- Д - для кабеля ОКСН
d – диаметр провода/ кабеля/ троса в мм, могут указываться нижняя и верхняя границы через дефис
m2 – модификация протектора:
- 11 – для применения с гасителями вибрации на кабелях связи типа ОКСН и ОКГТ, также для тросах типа ГТ, ГТК, М3
- 11 (13) – для применения с гасителями вибрации на неизолированных проводах
- 11(03) – для применения с не изолированными проводами в поддерживающих зажимах типа ПГН
- 21 – для защиты проводов, тросов в многороликовых подвесах типа П6Р, П4Р
- 34 – для снижения изгибных деформаций в местах выхода провода из соединительных прессуемых зажимов
- 43 – для защиты полых проводов типа ПА
- 53 – для защиты проводов на выходе из аппаратных зажимов
x- если присутствует, обозначает тип проводника
Назначение:

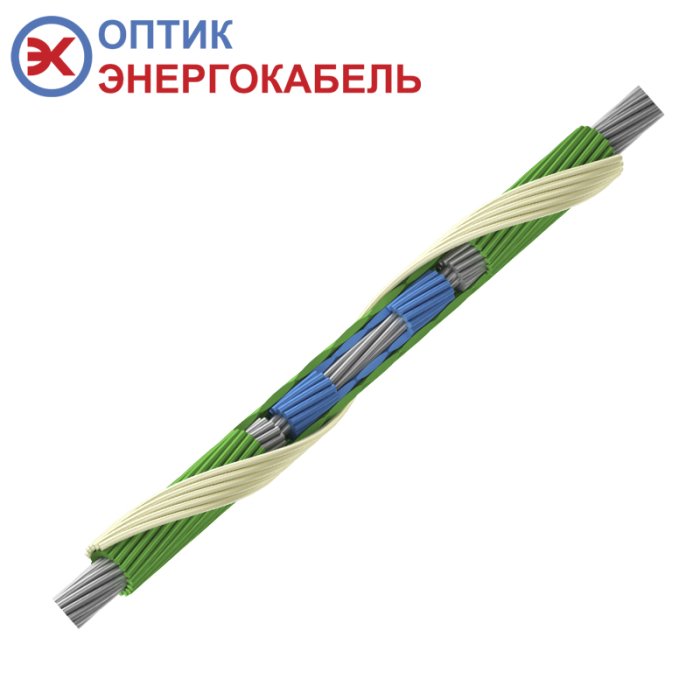

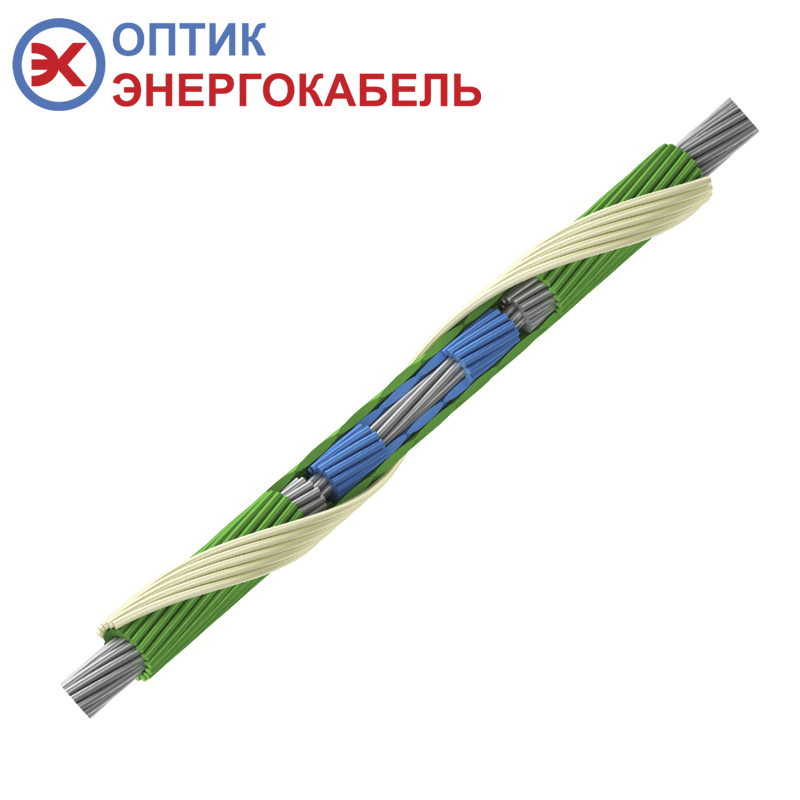

Применяются для соединения и ремонта проводов в пролетах воздушных линий электропередач при повреждении до 100% токоведущего повива и целом сердечнике провода. Зажим не приводит к повышению потерь от перемагничивания при передачи энергии.

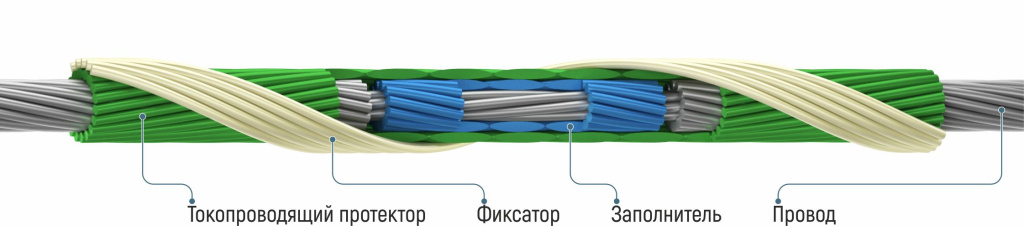

Комплектация:
- Протектор-заполнитель (в зависимости от конструктора провода) – отдельные спирали из алюминиевого сплава
- Токопроводящий протектор – отдельные или склеенные в пряди спирали из алюминиевого сплава (для провода сечением свыше 400 мм2 применяется второй токопроводящий протектор)
- Протектор-фиксатор – спиральная прядь из немагнитной коррозионностойкой стали
Таблица характеристик
| Марка протектора | Сечение, мм2 | Длина соединителя/заполнителя/ токопроводящего/ фиксатора, мм | Масса, кг |
|---|---|---|---|
| ПСС-Т-8,4/05(24) | 35/6,2 | 500/1100/1100 | 0,61 |
| ПСС-Т-9,6/05(24) | 50/8 | 500/1100/1100 | 0,66 |
| ПСС-Т-11,4/05(24) | 70/11 | 600/1100/1100 | 0,81 |
| ПСС-Т-13,3/05(24) | 70/39 | 800/1800/1800 | 1,92 |
| ПСС-Т-13,5/05(24) | 95/16 | 500/1500/1500 | 1,44 |
| ПСС-Т-15,2/05(24) | 120/19 | 500/1700/1700 | 1,92 |
| ПСС-Т-15,4/05(24) | 120/27 | 500/1700/1700 | 1,90 |
| ПСС-Т-15,4/11,0/05(24) | 70/72 | 1000/2000/2000 | 2,25 |
| ПСС-Т-16,8/05(24) | 150/19 | 600/1800/1800 | 2,41 |
| ПСС-Т-17,1/05(24) | 150/24 | 600/1800/1800 | 2,41 |
| ПСС-Т-17,5/05(24) | 150/34 | 600/1800/1800 | 2,70 |
| ПСС-Т-18,8/05(24) | 185/29 | 700/700/2000/2000 | 3,00 |
| ПСС-Т-18,9/05(24) | 185/24 | 700/700/2000/2000 | 2,90 |
| ПСС-Т-19,6/05(24) | 185/43 | 700/700/2000/2000 | 3,10 |
| ПСС-Т-19,8/05(24) | 205/27 | 700/700/2000/2000 | 3,10 |
| ПСС-Т-21,6/7,2/05(24) | 240/32 | 700/700/2000/2000 | 3,30 |
| ПСС-Т-21,6/8,0/05(24) | 240/39 | 700/700/2000/2000 | 3,30 |
| ПСС-Т-22,4/05(24) | 240/56 | 800/800/2200/2200 | 4,10 |
| ПСС-Т-24,0/05(24) | 300/39 | 800/800/2200/2200 | 4,70 |
| ПСС-Т-24,1/05(24) | 300/48 | 800/800/2200/2200 | 4,70 |
| ПСС-Т-24,5/05(24) | 300/67 | 800/800/2200/2200 | 5,00 |
| ПСС-Т-24,8/05(24) | 330/30 | 800/800/2200/2200 | 5,30 |
| ПСС-Т-25,2/05(24) | 330/43 | 800/800/2200/2200 | 5,50 |
| ПСС-Т-26,0/05(24) | 400/18 | 800/800/2200/2200 | 5,60 |
| ПСС-Т-26,6/05(24) | 400/22 | 800/800/2200/2200 | 5,70 |
| ПСС-Т-27,5/05(24) | 400/51 | 1000/1000/2300/2300 | 6,20 |
| ПСС-Т-27,7/05(24) | 400/64 | 1000/1000/2300/2300 | 6,20 |
| ПСС-Т-29,1/05(24) | 400/93 | 1000/1000/2500/2500 | 6,90 |
| ПСС-Т-30,6/05(24) | 500/64 | 1000/1000/2500/2400/2400 | 9,30 |
| ПСС-Т-33,2/05(24) | 600/72 | 1000/1000/2500/2400/2400 | 10,10 |
Протектор соединительный спиральный ПСС-Т-d/05(24) x изготовлен по ТУ 3449-004-91673199-2023.
