Расшифровка маркировки ПСС-Т-d/05(34) x:
ПЗС – протектор защитный спиральный
m1 – тип проводника:
- Т - для провода/ троса/ОКГТ
- Д - для кабеля ОКСН
d – диаметр провода/ кабеля/ троса в мм, могут указываться нижняя и верхняя границы через дефис
m2 – модификация протектора:
- 11 – для применения с гасителями вибрации на кабелях связи типа ОКСН и ОКГТ, также для тросах типа ГТ, ГТК, М3
- 11 (13) – для применения с гасителями вибрации на неизолированных проводах
- 11(03) – для применения с не изолированными проводами в поддерживающих зажимах типа ПГН
- 21 – для защиты проводов, тросов в многороликовых подвесах типа П6Р, П4Р
- 34 – для снижения изгибных деформаций в местах выхода провода из соединительных прессуемых зажимов
- 43 – для защиты полых проводов типа ПА
- 53 – для защиты проводов на выходе из аппаратных зажимов
x- если присутствует, обозначает тип проводника
Назначение:
Применяются для соединения и ремонта проводов в пролетах воздушных линий электропередач при повреждении 100% токоведущего повива и до 20% сердечника провода. Зажим не приводит к повышению потерь от перемагничивания при передаче энергии.

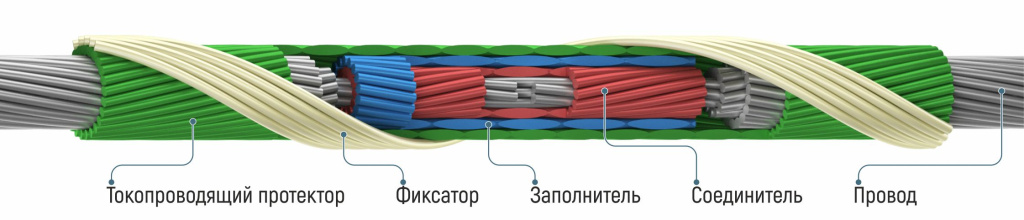

Комплектация:
- Протектор-соединитель – спиральные пряди из проволоки с антикоррозийным покрытием
- Протектор-заполнитель (в зависимости от конструкции провода) – отдельные спирали из алюминиевого сплава
- Токопроводящий протектор – отдельные или склеенные в пряди спирали из алюминиевого сплава (для провода сечением свыше 400 мм2 применяется второй токопроводящий протектор)
- Протектор-фиксатор – спиральная прядь из немагнитной коррозионностойкой стали
| Марка протектора | Сечение, мм2 | Длина соединителя/заполнителя/ токопроводящего/ фиксатора, мм | Масса, кг |
|---|---|---|---|
| ПСС-Т-13,3/05(34) | 70/39 | 1000/-/2000/2000 | 2,44 |
| ПСС-Т-13,3/05(34) | 95/16 | 800/-/1700/1700 | 2,03 |
| ПСС-Т-15,2/05(34) | 120/19 | 1000/1000/1800/1800 | 2,35 |
| ПСС-Т-15,4/05(34) | 120/27 | 1000/1000/1800/1800 | 2,70 |
| ПСС-Т-15,4/11,0/05(34) | 70/72 | 1400/2300/2300 | 3,06 |
| ПСС-Т-16,8/05(34) | 150/19 | 800/800/2000/2000 | 2,80 |
| ПСС-Т-17,1/05(34) | 150/24 | 800/800/2000/2000 | 2,80 |
| ПСС-Т-17,5/05(34) | 150/34 | 800/800/2000/2000 | 3,00 |
| ПСС-Т-18,8/05(34) | 185/29 | 900/900/2100/2100 | 3,50 |
| ПСС-Т-18,9/05(34) | 185/24 | 900/900/2100/2100 | 3,50 |
| ПСС-Т-19,6/05(34) | 185/43 | 900/900/2100/2100 | 3,60 |
| ПСС-Т-19,8/05(34) | 205/27 | 900/900/2100/2100 | 3,60 |
| ПСС-Т-21,6/7,2/05(34) | 240/32 | 900/900/2200/2200 | 4,10 |
| ПСС-Т-21,6/8,0/05(34) | 240/39 | 900/900/2200/2200 | 4,00 |
| ПСС-Т-22,4/05(34) | 240/56 | 1000/1000/2400/2400 | 5,10 |
| ПСС-Т-24,0/05(34) | 300/39 | 1000/1000/2400/2400 | 5,80 |
| ПСС-Т-24,1/05(34) | 300/48 | 1000/1000/2400/2400 | 5,80 |
| ПСС-Т-24,5/05(34) | 300/67 | 1200/1200/2600/2600 | 6,50 |
| ПСС-Т-24,8/05(34) | 330/30 | 1000/1000/2400/2400 | 6,30 |
| ПСС-Т-25,2/05(34) | 330/43 | 1000/1000/2400/2400 | 6,30 |
| ПСС-Т-26,0/05(34) | 400/18 | 1000/1000/2400/2400 | 6,50 |
| ПСС-Т-26,6/05(34) | 400/22 | 1000/1000/2400/2400 | 6,60 |
| ПСС-Т-27,5/05(34) | 400/51 | 1200/1200/2500/2500 | 7,60 |
| ПСС-Т-27,7/05(34) | 400/63 | 1200/1200/2500/2500 | 7,80 |
| ПСС-Т-29,1/05(34) | 400/93 | 1500/1500/2900/2900 | 9,50 |
| ПСС-Т-30,6/05(34) | 500/64 | 1400/1400/2700/2600/2600 | 11,50 |
| ПСС-Т-33,2/05(34) | 600/72 | 1600/1600/3000/2900/2900 | 13,90 |

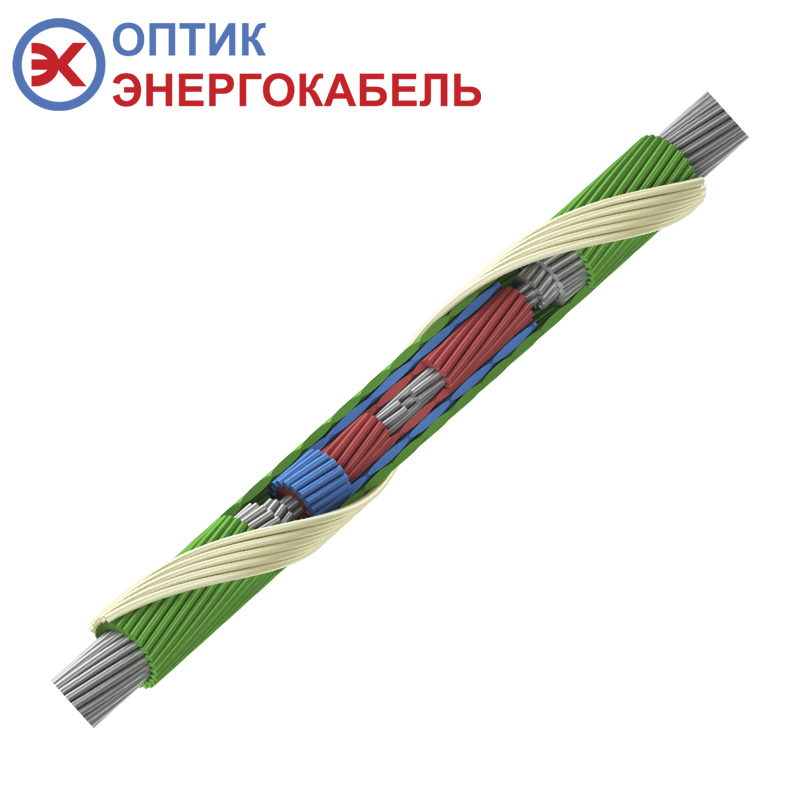

Протектор соединительный спиральный ПСС-Т-d/05(34) x изготовлен по ТУ 3449-004-91673199-2023.
