Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 6кВ номинальной частотой 50Гц.
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до плюс 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.
Кабели предназначены для прокладки на трассах без ограничения разности уровней.
Кабели марок ВБВнг(А), АВБВнг(А) применимы во взрывоопасных зонах классов В-Iб, В-Iг, В-II, В-IIа.
Класс пожарной опасности:
О1.8.2.5.4 - ВБВнг(А), АВБВнг(А)
П1б.8.2.2.2 - ВБВнг(А)-LS, АВБВнг(А)-LS

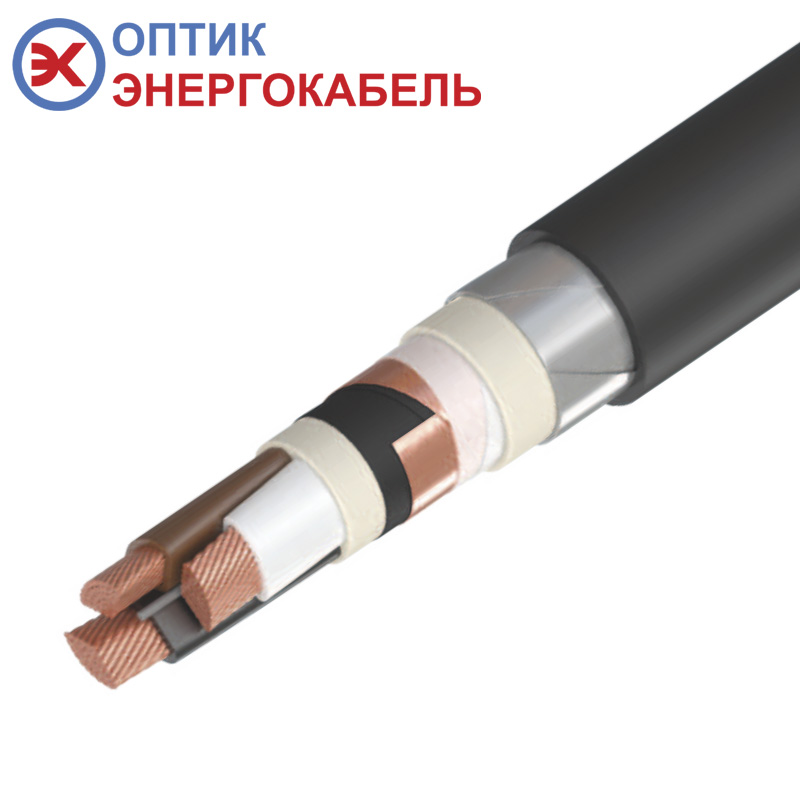

ВБВнг(А) - кабель силовой с медными жилами, с изоляцией из поливинилхлоридного пластиката, наружная оболочка из поливинилхлоридного пластиката пониженной горючести с броней из стальных оцинкованных лент.
АВБВнг(А) - кабель силовой с алюминиевыми жилами, с изоляцией из поливинилхлоридного пластиката, наружная оболочка из поливинилхлоридного пластиката пониженной горючести с броней из стальных оцинкованных лент.
ВБВнг(А)-LS - кабель силовой с медными жилами, с изоляцией и наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности, броня из стальных оцинкованных лент.
АВБВнг(А)-LS - кабель силовой с алюминиевыми жилами, с изоляцией и наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности, броня из стальных оцинкованных лент.
Основные технические характеристики:
|
Номинальное переменное напряжение |
6 кВ |
|
Число жил |
3 |
|
Номинальное сечение |
16-400 мм2 |
|
Исполнение жилы |
Одно- или многопроволочное |
|
Минимальная температура прокладки без предварительного подогрева |
-15°С |
|
Длительно допустимая температура нагрева жил при эксплуатации |
не более 70°С |
|
Допустимая температура нагрева жил при коротком замыкании |
160°С (для кабелей с токопроводящими жилами более 300 мм² - 140°С) |
|
Предельная температура токопроводящих жил кабелей по условиям невозгорания кабелей при коротком замыкании |
350°С |
|
Допустимая температура нагрева жил в режиме перегрузки |
80°С |
|
Допустимый радиус изгиба многожильных кабелей при прокладке |
Не менее 12 наружных диаметров кабеля |
|
Срок службы |
Не менее 30 лет |
|
Гарантийный срок эксплуатации |
5 лет |
Кабели силовые марок ВБВнг(А), АВБВнг(А), ВБВнг(А)-LS, АВБВнг(А)-LS изготовлены согласно ТУ 3530-017-639766268-2016 и ГОСТ 34834-2022.
