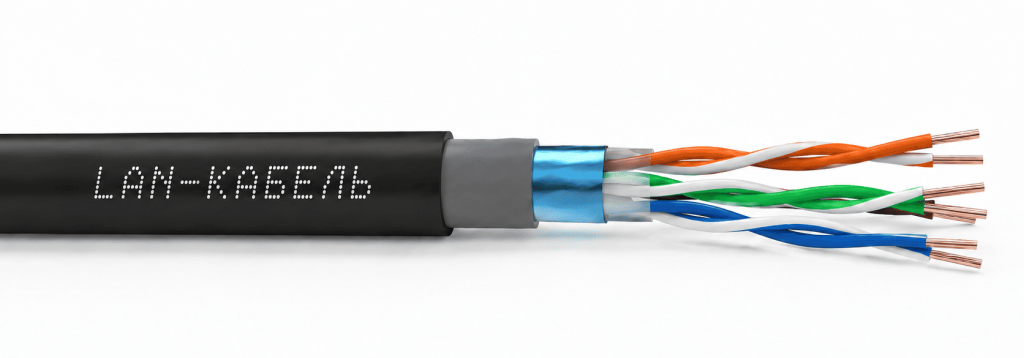

LAN-кабель/витая пара

LAN-кабель или витая пара — это сетевой кабель для проводного подключения интернета, локальных сетей и оборудования с разъемом RJ-45. Его прокладывают в квартирах, офисах, серверных, магазинах, на складах и производственных объектах. Через витую пару подключают роутеры, компьютеры, коммутаторы, IP-камеры, точки доступа, видеорегистраторы, принтеры и другое сетевое оборудование.

Витая пара получила название из-за конструкции: медные жилы внутри кабеля скручены попарно. Такая схема снижает влияние помех на линию и поддерживает стабильную передачу данных на рабочей длине трассы. Перед покупкой LAN-кабеля лучше заранее определить скорость сети, место прокладки, длину линии и требования к защите от электромагнитных помех.

Какие бывают LAN-кабели

LAN-кабели различаются по категории, конструкции экрана, типу оболочки и материалу жил. Эти характеристики влияют на пропускную способность, устойчивость сигнала, срок службы линии и условия монтажа.

По категории

Категория показывает, для какой скорости и частоты рассчитана витая пара. Для новых сетей чаще рассматривают Cat5e, Cat6 и Cat6a, но в маркировке могут встречаться и другие категории.

• Cat5 — ранний сетевой кабель для Ethernet до 100 Мбит/с. Сейчас его почти полностью заменил Cat5e.
• Cat5e — распространенный вариант для дома и офиса. Подходит для подключения интернета, роутеров, компьютеров, коммутаторов, сетевых розеток и большинства локальных сетей.
• Cat6 — кабель с запасом по скорости и частоте. Его выбирают для офисных сетей, IP-камер, точек доступа, коммутационных шкафов и линий с высокой нагрузкой.
• Cat6a — усиленный вариант Cat6 для более требовательных сетей. Подходит для серверных, длинных линий, оборудования с высокой пропускной способностью и проектов с запасом на несколько лет.
• Cat7 — экранированный кабель для высокоскоростных сетей и сложных трасс. Его берут там, где нужна защита от помех и повышенная пропускная способность.
• Cat7a — категория с большим частотным запасом по сравнению с Cat7. Чаще встречается в специализированных сетях и инженерных проектах.
• Cat8 — кабель для коротких высокоскоростных линий в серверных и дата-центрах. Для квартиры или обычного офиса чаще избыточен.

По конструкции экрана

Экран защищает LAN-кабель от электромагнитных помех. Для обычной внутренней прокладки чаще хватает U/UTP. Если трасса проходит рядом с силовой проводкой, электрощитами или промышленным оборудованием, выбирают экранированные исполнения.

По типу оболочки

Оболочку подбирают по месту прокладки. PVC используют внутри сухих помещений: в офисах, квартирах, торговых залах, серверных и технических комнатах. PE выбирают для улицы, влажных зон, участков с перепадами температуры и воздействием ультрафиолета. LSZH подходит для зданий, где важны сниженное дымо- и газовыделение при нагреве кабеля.

По материалу жил

Медная витая пара стабильнее работает на длинных линиях, при постоянной нагрузке и питании PoE (Power over Ethernet — передача питания по сетевому кабелю). Омедненные жилы дешевле, но хуже подходят для серверного оборудования, IP-камер, нагруженных сетей и трасс, где важна стабильность сигнала.

Как выбрать витую пару и рассчитать метраж

Сначала определяют маршрут прокладки: откуда выходит кабель, куда приходит, через какие помещения проходит и будет ли участок рядом с электропроводкой, на улице или в кабель-канале. Это помогает выбрать LAN-кабель под реальные условия монтажа.

Для одного подключения считают расстояние от роутера, коммутатора или сетевой розетки до устройства. К длине добавляют запас на повороты, подъем к точке, зачистку жил и обжим коннектора. Для короткой линии обычно хватает кабеля по метражу.

Для нескольких точек каждую линию считают отдельно: до розетки, камеры, точки доступа или рабочего места. Затем общий метраж складывают и добавляют запас на укладку. В таких задачах удобнее брать бухту, чтобы не собирать трассу из коротких отрезков.

Если по кабелю идет питание PoE, лучше выбирать медные жилы и заранее проверять длину линии. Для улицы, влажных зон и трасс рядом с силовыми кабелями нужен кабель с подходящей оболочкой и защитой от помех.

Купить LAN-кабель в Минске

В интернет-магазине ОПТИКЭНЕРГОКАБЕЛЬ можно заказать LAN-кабель по категории, типу экрана, оболочке, количеству жил, сечению и нужному метражу. Доступны варианты U/UTP и F/UTP, Cat 5e и Cat 6, 2 пары и 4 пары, PVC Indoor, PE Outdoor, ZH нг(А)-HF, а также наружные исполнения с тросом.

Выберите подходящий вариант, укажите количество в метрах и оформите заказ через корзину. Самовывоз доступен в Минске.

Часто задаваемые вопросы

Как обжать сетевой кабель?

Для обжима сетевого кабеля снимают внешнюю оболочку, раскладывают жилы по схеме T568A или T568B, выравнивают их и вставляют в коннектор RJ-45. Затем коннектор зажимают кримпером и проверяют кабель тестером. Для обычного подключения чаще используют схему T568B с одинаковой распиновкой на обоих концах.

Зачем 8 жил в витой паре?

В стандартной витой паре 8 жил образуют 4 пары. Они нужны для передачи данных, снижения помех и поддержки разных режимов сети. В гигабитных соединениях задействуются все 4 пары, а в некоторых сетях по тем же жилам может передаваться питание PoE.

В чем разница между оптоволокном и витой парой?

Витая пара передает данные по медным жилам электрическим сигналом, а оптоволокно — световым сигналом по стеклянному или пластиковому волокну. Оптоволоконный кабель подходит для больших расстояний и высокой скорости, витая пара чаще используется внутри помещений, офисов и локальных сетей.

Почему витая пара витая?

Жилы в кабеле скручены попарно, чтобы уменьшить влияние внешних помех и взаимные наводки между проводниками. Такая конструкция помогает стабильнее передавать сигнал по сетевой линии. Поэтому кабель и получил название «витая пара».
