Расшифровка маркировки:
ПШС-m1-d/m2 ТП x
ПШС – протектор шлейфовый спиральный
m1 – исполнение зажима:
- Т – для провода/троса (с соединением сердечника)
- Тм – для провода (без соединения сердечника)
d – диаметр провода/ троса в мм, могут указываться два диаметра через дефис в случае соединения разных проводов/тросов
m2- материал протектора-фиксатора:
- 05- проволока из немагнитной коррозионностойкой стали
- 03 – стальная оцинкованная проволока
ТП- при наличии, обозначает сварное соединение провода термопатроном
x – при наличии, обозначает тип проводника
Назначение:
Применяются для соединения проводов разного сечения в шлейфах воздушных линий электропередач. Зажим не приводит к повышению потерь от перемагничивания при передаче энергии.

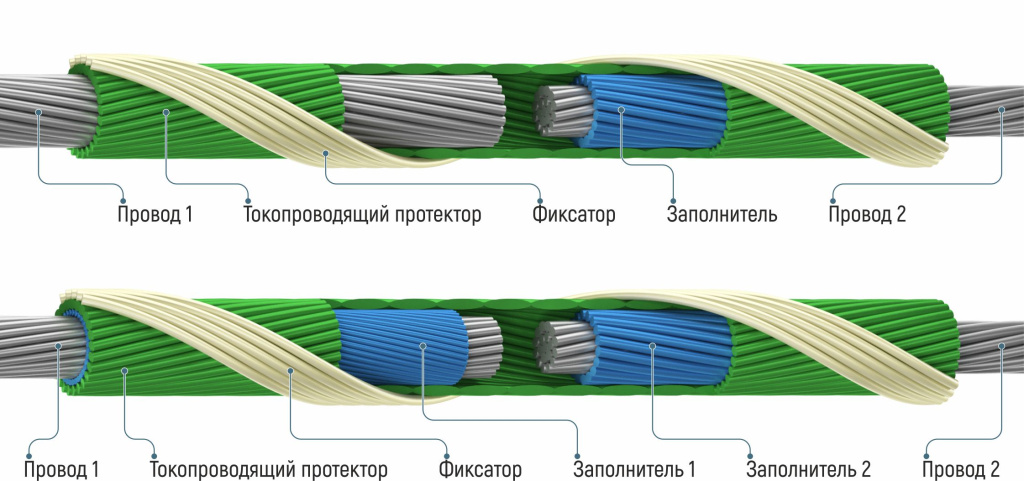

Комплектация:
- Протектор-заполнитель (один или в зависимости от диаметра соединяемы проводов) – отдельные спирали из алюминиевого сплава
- Токопрводящий протектор – отдельные или склеенные в пряди спирали из алюминиевого сплава (для провода сечением свыше 400 мм2 применяется второй токопроводящий протектор)
- Протектор-фиксатор – спиральная прядь из немагнитной коррозионностойкой стали
| Марка зажима | Сечение, мм2 | Длина заполнителя/ токопроводящего/ фиксатора, мм | Масса, кг |
|---|---|---|---|
|
ПШС-Т-8,4-9,6/05
|
35/6,2-50/8
|
600/600/1200/1200
|
1,45
|
|
ПШС-Т-9,6-11,4/05
|
50/8-70/11
|
600/600/1200/1200
|
1,60
|
|
ПШС-Т-9,6-29,1/05
|
50/8-400/93
|
700/700/1400/1400
|
4,10
|
|
ПШС-Т-9,6-13,5/05
|
50/8-95/16
|
600/600/1200/1200
|
1,90
|
|
ПШС-Т-9,6-15,2/05
|
50/8-120/19
|
600/1200/1200
|
1,27
|
|
ПШС-Т-9,6-21,6/05
|
50/8-240/32
|
700/700/1400/1400
|
2,40
|
| ПШС-Т-11,4-13,5/05 | 70/11-95/16 |
600/600/1200/1200
|
1.60
|
|
ПШС-Т-11,4-15,2/05
|
70/11-120/19
|
600/600/1200/1200
|
1,90
|
|
ПШС-Т-11,4-18,8/05
|
70/11-185/29
|
600/1200/1200
|
1,80
|
|
ПШС-Т-11,4-17,1/05
|
70/11-150/24
|
600/1200/1200
|
1,51
|
|
ПШС-Т-11,4-21,6/05
|
70/11-240/32
|
700/1400/1400
|
2,40
|
|
ПШС-Т-13,5-15,2/05
|
95/16-120/19
|
600/600/1200/1200
|
1,44
|
|
ПШС-Т-13,5-16,8/05
|
95/16-150/19
|
700/700/1400/1400
|
2,60
|
|
ПШС-Т-13,5-17,1/05
|
95/16-150/24
|
700/700/1400/1400
|
2,62
|
|
ПШС-Т-13,5-18,8/05
|
95/16-185/29
|
700/1400/1400
|
2,02
|
|
ПШС-Т-13,5-21,6/05
|
95/16-240/32
|
700/1400/1400
|
2,35
|
|
ПШС-Т-13,5-23,1/05
|
95/16-185/128
|
700/1400/1400
|
2,70
|
|
ПШС-Т-15,2-16,8/05
|
120/19-150/19
|
700/700/1400/1400
|
2,60
|
|
ПШС-Т-15,2-17,1/05
|
120/19-150/24
|
700/700/1400/1400
|
2,62
|
|
ПШС-Т-15,2-18,9/05
|
120/19-185/24
|
700/700/1400/1400
|
2,80
|
|
ПШС-Т-15,2-19,6/05
|
120/19-185/43
|
700/700/1400/1400
|
2,90
|
|
ПШС-Т-15,2-21,6/05
|
120/19-240/32
|
700/1400/1400
|
2,20
|
|
ПШС-Т-15,2-23,1/05
|
120/19-185/128
|
700/1400/1400
|
2,40
|
|
ПШС-Т-15,2-24,0/05
|
120/19-300/39
|
700/1400/1400
|
2,94
|
|
ПШС-Т-15,2-25,2/05
|
120/19-330/43
|
700/1400/1400
|
3,20
|
|
ПШС-Т-15,2-27,5/05
|
120/19-400/51
|
700/1400/1400
|
3,80
|
|
ПШС-Т-15,2-29,1/05
|
120/19-400/93
|
800/800/1600/1600
|
4,50
|
|
ПШС-Т-15,2-30,6/05
|
120/19-500/64
|
800/800/1600/1500/1500
|
5,90
|
|
ПШС-Т-15,2-37,5/05
|
120/19-500/336
|
900/900/1800/1800
|
7,20
|
|
ПШС-Т-15,2-14,0/05
|
120/19-120
|
700/700/1400/1400
|
2,20
|
|
ПШС-Т-16,8-24,5/05
|
150/19-300/66
|
700/1400/1400
|
2,93
|
|
ПШС-Т-16,8-21,6/05
|
150/19-240/32
|
700/700/1400/1400
|
3,10
|
|
ПШС-Т-16,8-18,8/05
|
150/19-185/29
|
700/700/1400/1400
|
2,73
|
|
ПШС-Т-17,1-21,6/05
|
150/24-240/32
|
700/700/1400/1400
|
3,10
|
|
ПШС-Т-17,1-29,1/05
|
150/24-400/93
|
800/800/1600/1600
|
4,35
|
|
ПШС-Т-17,1-18,8/05
|
150/24-185/29
|
700/700/1400/1400
|
2,80
|
|
ПШС-Т-17,1-24,0/05
|
150/24-300/39
|
700/1400/1400
|
2,92
|
|
ПШС-Т-17,1-19,6/05
|
150/24-185/43
|
700/700/1400/1400
|
3,20
|
|
ПШС-Т-18,9-19,6/05
|
185/24-185/43
|
1500/1500
|
2,50
|
|
ПШС-Т-18,8-21,6/05
|
185/29-240/32
|
700/700/1400/1400
|
3,00
|
|
ПШС-Т-18,8-24,0/05
|
185/29-300/39
|
700/1400/1400
|
2,86
|
|
ПШС-Т-18,8-27,5/05
|
185/29-400/51
|
700/1400/1400
|
3,60
|
|
ПШС-Т-21,6-30,6/05
|
240/32-500/64
|
800/1600/1500/1500
|
5,70
|
|
ПШС-Т-21,6-27,5/05
|
240/32-400/51
|
750/1500/1500
|
3,77
|
|
ПШС-Т-21,6-24,0/05
|
240/32-300/39
|
700/700/1400/1400
|
3,80
|
|
ПШС-Т-21,6-11,4/05
|
240/32-70/11
|
700/1400/1400
|
2,40
|
|
ПШС-Т-21,6-25,2/05
|
240/32-330/43
|
700/700/1400/1400
|
4,00
|
|
ПШС-Т-21,6-22,4/05
|
240/32-240/56
|
700/700/1400/1400
|
3,30
|
|
ПШС-Т-22,4-19,6/05
|
240/56-185/43
|
700/700/1400/1400
|
3,00
|
|
ПШС-Т-24,0-22,4/05
|
300/39-240/56
|
700/700/1400/1400
|
3,70
|
|
ПШС-Т-24,0-30,6/05
|
300/39-500/64
|
800/1600/1500/1500
|
5,40
|
|
ПШС-Т-24,0-37,5/05
|
300/39-500/336
|
800/800/1600/1500/1500
|
7,20
|
|
ПШС-Т-24,0-29,1/05
|
300/39-400/93
|
800/1600/1600
|
4,20
|
|
ПШС-Т-24,0-29,2/05
|
300/39-300/204
|
800/1600/1600
|
4,22
|
|
ПШС-Т-24,0-25,2/05
|
300/39-330/43
|
700/700/1400/1400
|
3,80
|
|
ПШС-Т-24,0-33,2/05
|
300/39-600/72
|
800/1600/1500/1500
|
6,10
|
|
ПШС-Т-24,0-13,5/05
|
300/39-95/16
|
700/700/1400/1400
|
3,10
|
|
ПШС-Т-24,5-25,2/05
|
300/66-330/43
|
700/700/1400/1400
|
3,80
|
|
ПШС-Т-26,0-15,4/05
|
400/18-120/27
|
700/1400/1400
|
3,60
|
|
ПШС-Т-26,0-21,6/05
|
400/18-240/32
|
700/700/1400/1400
|
4,50
|
|
ПШС-Т-26,0-30,6/05
|
400/18-500/64
|
800/1600/1600
|
3,80
|
|
ПШС-Т-26,6-15,2/05
|
400/22-120/19
|
700/1400/1400
|
3,70
|
|
ПШС-Т-26,6-17,5/05
|
400/22-150/34
|
700/1400/1400
|
3,60
|
|
ПШС-Т-27,5-30,6/05
|
400/51-500/64
|
800/800/1600/1600
|
5,60
|
|
ПШС-Т-27,5-29,1/05
|
400/51-400/93
|
800/800/1600/1600
|
5,40
|
|
ПШС-Т-27,5-24,5/05
|
400/51-300/66
|
700/700/1400/1400
|
4,60
|
|
ПШС-Т-27,5-25,0/05
|
400/51-400/51
|
800/800/1600/1600
|
5,40
|
|
ПШС-Т-27,5-37,5/05
|
400/51-500/336
|
800/1600/1600
|
5,20
|
Протектор шлейфовый спиральный ПШС-Т-d1-d2/05 x1/x2изготовлен по ТУ 3449-004-91673199-2023.
