| Единица измерения | м |
| Количество волокон | 24 |
| Количество модулей | 4 |
| Единица измерения | м |
| Количество волокон | 24 |
| Количество модулей | 4 |

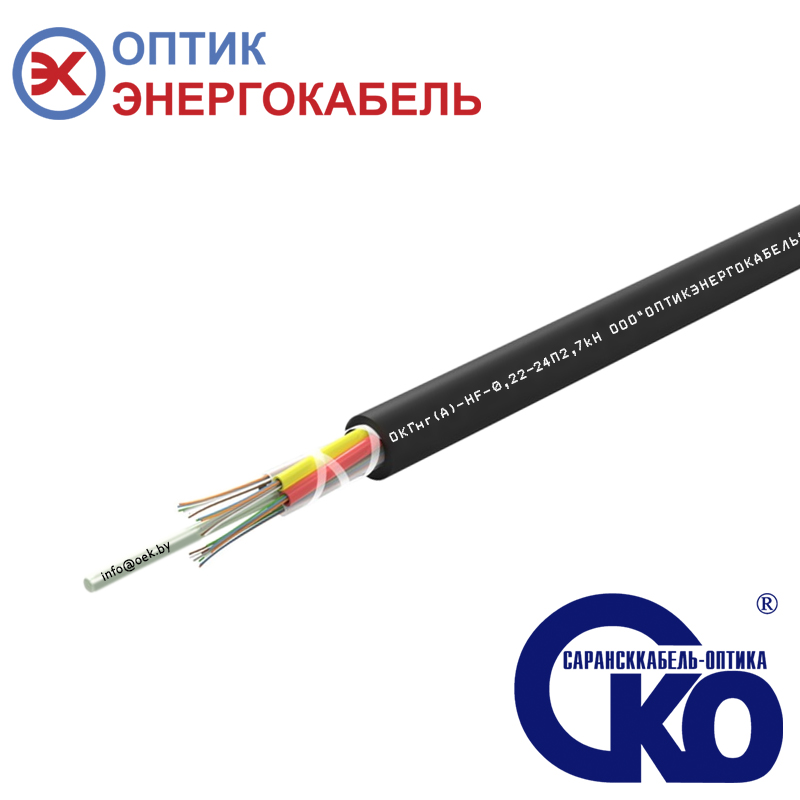

| Полная маркировка | ОКГнг(А)-HF-0,22-24П 2,7 kH |
Описание:
Кабель марки ОКГ применяется для прокладки в защитных пластмассовых трубах.
Кабель марки ОКГ в негорючем исполнении применяется для прокладки внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах и кабельростах при повышенных требованиях по пожарной безопасности.
Маркировка:
1 - Оптический кабель.
2 - Диэлектрический, не бронированный.
3 - Оболочка из безгалогенного негорючего компаунда.
4 - Стандартное одномодовое.
5 - Количество оптических волокон.
6 - Диэлектрический силовой элемент.
7 - Значение допустимой растягивающей нагрузки.

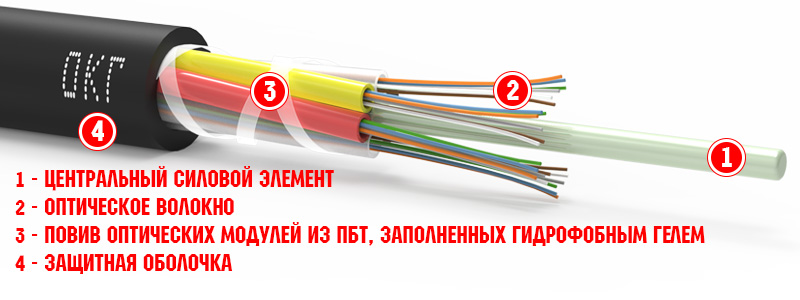

Конструкция:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
Красный модуль – направляющий.
Натуральные – согласно счету от красного.
| Количество оптических волокон | 2-24 | 26-48 | 50-72 | 74-96 | 98-144 |
|---|---|---|---|---|---|
| Количество элементов | 6 | 6 | 6 | 8 | 6 |
| Количество волокон в модуле | до 4 | до 8 | до 12 | до 12 | до 24 |
| Диаметр кабеля, мм | 8,5 | 9,5 | 11,0 | 12,3 | 13,4 |
| Вес кабеля с полиэтиленовой оболочкой, кг/ км | от 55 | от 58 | от 97 | от 121 | от 140 |
| Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 75 | от 96 | от 127 | от 156 | от 178 |
Требования к эксплуатации:
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
|
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 Е метод 1) |
от 1,0 кН до 3,5 кН |
|
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
не менее 0,3 кН/см |
Волоконно-оптический кабель
Для прокладки в дом/квартиру применяется волоконно-оптический кабель GPON марок
ОКВНГ и ОКПА.
• В грунт (ОКБ, ОКБА-П, ОКБ-Т, ОКП, ОКП-Т, ОКБс)
• В канализацию (ОКЛ, ОКЛм, ОКЛ-Т, ОКЛ-Т/С, ОКЛс, ОКБ-Т, ОКП, ОКП-Т)
• В трубы (ОКГ, ОКГ-Т/П, ОКГ-Т/С, ОКГС-Т/П, ОКМ)
• На подвесе (ОКК, ОККМ, ОККС, ОККМС)
Дистанция передачи:
Одномодовое волокно способно передавать сигналы на большие расстояния с минимальными потерями сигнала, что делает его подходящим для долгосрочных применений. Многомодовое волокно более подходит для коротких расстояний до нескольких сотен метров.
• защиты линий электропередач от ударов молнии
• передачи данных на большие расстояния
Кабель ОКГТ обеспечивает защиту от молний, отводя разряды в землю, и при этом позволяет использовать оптические волокна для построения волоконно-оптических линий связи (ВОЛС).
• Аккуратное обращение с кабелем
• Соблюдение допустимого радиуса изгиба
• Использование специализированного оборудования для сращивания и защиты волокон
• Контроль качества на каждом этапе монтажа
