| Единица измерения | м |
| Количество волокон | 16 |
| Полная маркировка | ОКЛ-16 (G.652.D) - T/C 2.7 kH |
| Единица измерения | м |
| Количество волокон | 16 |
| Полная маркировка | ОКЛ-16 (G.652.D) - T/C 2.7 kH |
| Тип волокна | G.652.D |
Описание:
Кабель марки ОКЛ предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Кабель марки ОКЛ в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.
Маркировка:
1 - Оптический кабель.
2 - Л- бронированный стальной ламинированной гофрированной лентой. Н- оболочка из самозатухающего ПЭВД (без обозначения - полиэтилен).
3 - Количество оптических волокон.
4 - Стандартное одномодовое.
5 - Т - в сердечнике центральная ПБТ трубка. С- силовой элемент-стальная проволока. П - диэлектрический силовой элемент.
6 - Значение допустимой растягивающей нагрузки.
Конструкция:

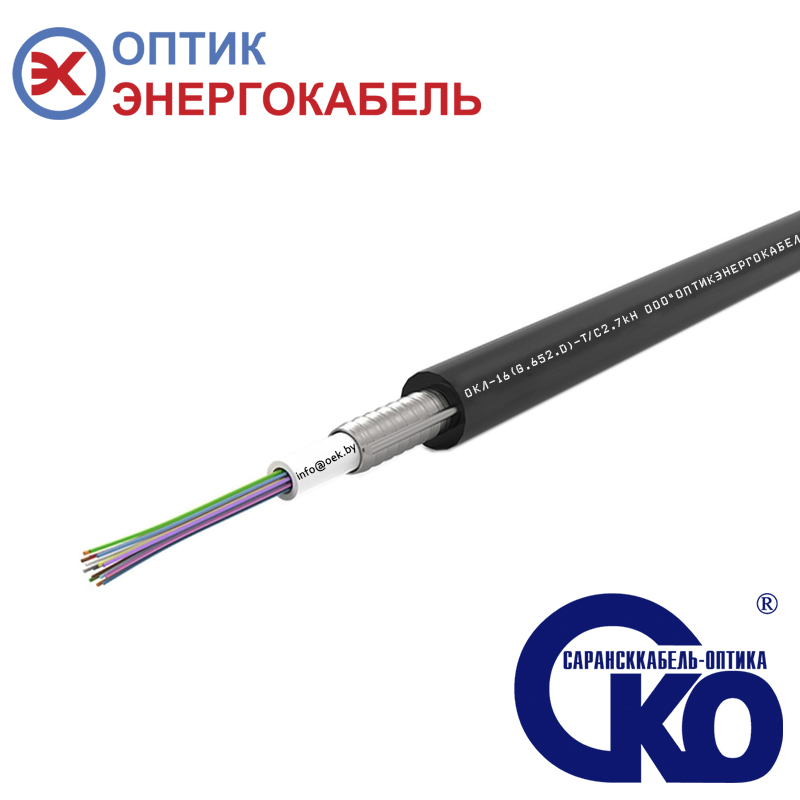

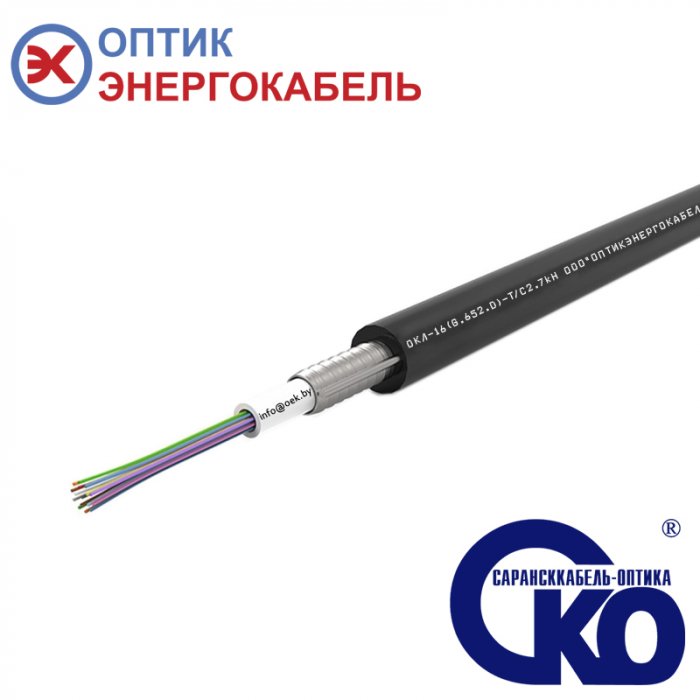

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и промежуточной оболочкой заполняется гидрофобным компаундом. Поверх ленточной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
Количество оптических волокон |
2-24 |
26-48 |
50-72 |
74-96 |
98-144 |
|---|---|---|---|---|---|
| Количество элементов | 6 | 6 | 6 | 8 | 6 |
| Количество волокон в модуле | до 4 | до 8 | до 12 | до 12 | до 24 |
| Диаметр кабеля, мм | 11,5 | 12,5 | 15,5 | 15,5 | 19,2 |
|
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 127 | от 150 | от 218 | от 220 | от 314 |
| Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 155 | от 185 | от 264 | от 265 | от 372 |
Требования к эксплуатации:
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Растягивающее усилие(ГОСТ Р МЭК 749- 1- 93 метод Е 1) | от 1,5 кН до 3,5 кН |
| Раздавливающее усилие(ГОСТ Р МЭК 794-1-93 метод Е 3) | не менее 0,3 кН/см |
