| Единица измерения | м |
| Количество волокон | 4 |
| Количество модулей | 1 |
Оптический кабель ОКПнг(A)-HF-0,22-4П 8кН – это кабель из трех модулей и двенадцати волокон, предназначенный для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности и при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
ОК – оптический кабель
П – диэлектрический, бронированный стеклопластиковыми прутками.
Кабель марки ОКП в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

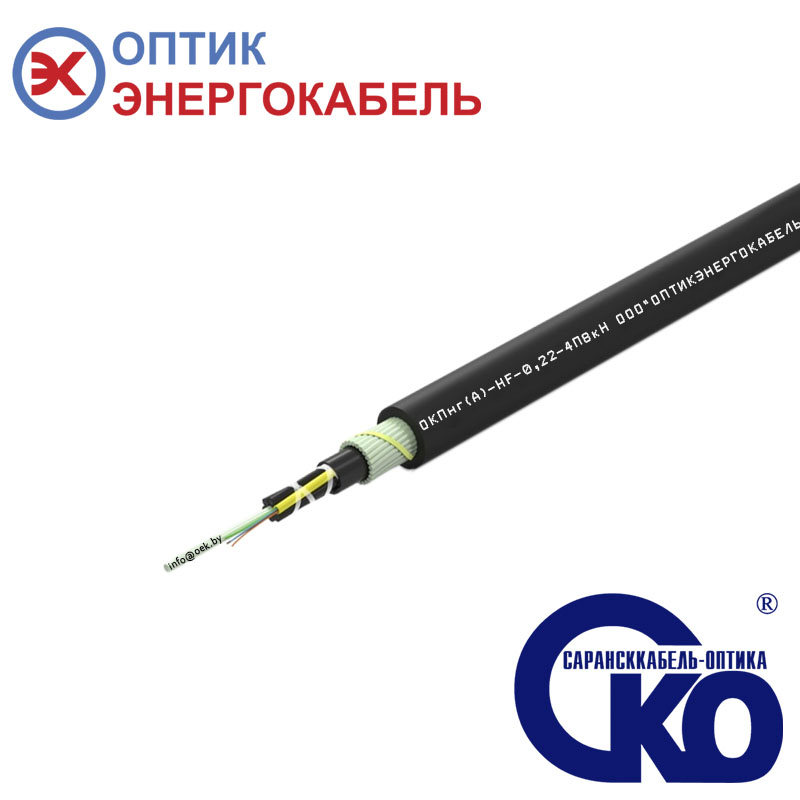

Конструкция оптического кабеля ОКПнг(A)-HF-0,22-4П 8кН:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стеклопластиковых прутков. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх стеклопластиковой брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
Цвет модулей:
- Желтый модуль – основной.
- Красный модуль – направляющий.
- Натуральные – согласно счету от красного
- Кордельные заполнители черного цвета выполняются из полиэтилена.
|
Количество оптических волокон |
2-24 |
26-48 |
50-72 |
74-96 |
98-144 |
|---|---|---|---|---|---|
|
Количество элементов |
6 |
6 |
6 |
8 |
12 |
|
Количество волокон в модуле |
до 6 |
до 6 |
до 12 |
до 12 |
до 12 |
|
Диаметр кабеля, мм |
от 12,9 |
от 15,5 |
от 17,2 |
от 18,8 |
от 20,1 |
|
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 143 |
от 222 |
от 274 |
от 324 |
от 368 |
|
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км |
от 182 |
от 270 |
от 326 |
от 386 |
от 434 |
Требования к эксплуатации:
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
|
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 3,0 кН до 20,0 кН |
|
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
от 0,4 кН/см |
Купить оптический кабель ОКПнг(A)-HF-0,22-4П 8кН можно по телефонам, указанным на сайте, а так же через корзину.
Волоконно-оптический кабель
Для прокладки в дом/квартиру применяется волоконно-оптический кабель GPON марок
ОКВНГ и ОКПА.
• В грунт (ОКБ, ОКБА-П, ОКБ-Т, ОКП, ОКП-Т, ОКБс)
• В канализацию (ОКЛ, ОКЛм, ОКЛ-Т, ОКЛ-Т/С, ОКЛс, ОКБ-Т, ОКП, ОКП-Т)
• В трубы (ОКГ, ОКГ-Т/П, ОКГ-Т/С, ОКГС-Т/П, ОКМ)
• На подвесе (ОКК, ОККМ, ОККС, ОККМС)
Дистанция передачи:
Одномодовое волокно способно передавать сигналы на большие расстояния с минимальными потерями сигнала, что делает его подходящим для долгосрочных применений. Многомодовое волокно более подходит для коротких расстояний до нескольких сотен метров.
• защиты линий электропередач от ударов молнии
• передачи данных на большие расстояния
Кабель ОКГТ обеспечивает защиту от молний, отводя разряды в землю, и при этом позволяет использовать оптические волокна для построения волоконно-оптических линий связи (ВОЛС).
• Аккуратное обращение с кабелем
• Соблюдение допустимого радиуса изгиба
• Использование специализированного оборудования для сращивания и защиты волокон
• Контроль качества на каждом этапе монтажа
