| Единица измерения | м |
| Количество волокон | 48 |
| Количество модулей | 6 |
| Единица измерения | м |
| Количество волокон | 48 |
| Количество модулей | 6 |

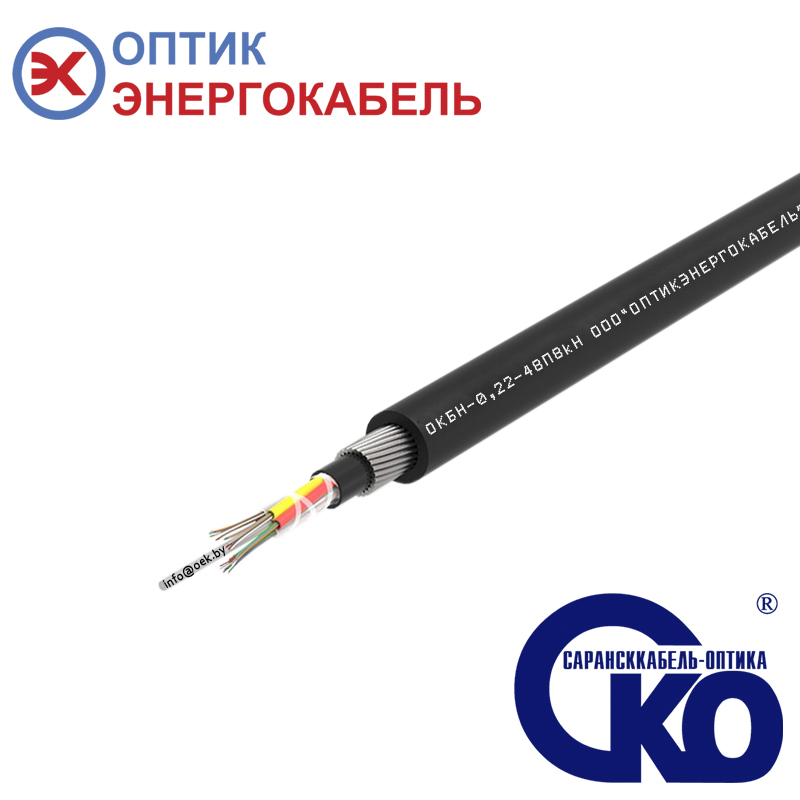

| Полная маркировка | ОКБН-0,22-48П 8 kH |
Описание:
Кабель марки ОКБ предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности. Кабель марки ОКБ в негорючем исполнении предназначен для прокладки как и ОКБ при повышенных требованиях по пожарной безопасности.
Маркировка:
1 - Оптический кабель.
2 - Б- бронированный стальной оцинкованной проволокой. Н- оболочка из самозатухающего ПЭВД (без обозначения - полиэтилен).
3 - Количество оптических волокон.
4 - Стандартное одномодовое.
5 - Т - центральная полимерная трубка. П - диэлектрический силовой элемент.
6 - Значение допустимой растягивающей нагрузки.

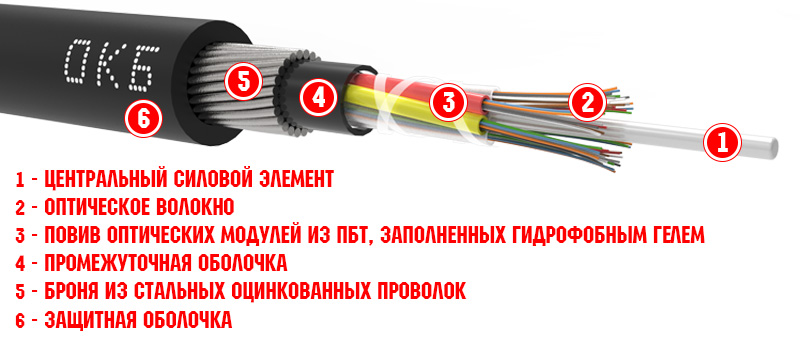

Конструкция:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
Количество оптических волокон |
2-24 |
26-48 |
50-72 |
74-96 |
98-144 |
|---|---|---|---|---|---|
|
Количество элементов |
6 | 6 | 6 | 8 | 6 |
|
Количество волокон в модуле |
до 6 | до 8 | до 12 | до 12 | до 24 |
|
Диаметр кабеля, мм |
от 12,7 | от 13,0 | от 15,0 | от 16,5 | от 18,3 |
|
Вес кабеля с полиэтиленовой |
от 245 | от 259 | от 333 | от 395 | от 467 |
| Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 281 | от 296 | от 377 | от 444 | от 522 |
Требования к эксплуатации:
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
|
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 7,0 кН до 30,0 кН |
|
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
от 0,4 кН/см |
Волоконно-оптический кабель
Для прокладки в дом/квартиру применяется волоконно-оптический кабель GPON марок
ОКВНГ и ОКПА.
• В грунт (ОКБ, ОКБА-П, ОКБ-Т, ОКП, ОКП-Т, ОКБс)
• В канализацию (ОКЛ, ОКЛм, ОКЛ-Т, ОКЛ-Т/С, ОКЛс, ОКБ-Т, ОКП, ОКП-Т)
• В трубы (ОКГ, ОКГ-Т/П, ОКГ-Т/С, ОКГС-Т/П, ОКМ)
• На подвесе (ОКК, ОККМ, ОККС, ОККМС)
Дистанция передачи:
Одномодовое волокно способно передавать сигналы на большие расстояния с минимальными потерями сигнала, что делает его подходящим для долгосрочных применений. Многомодовое волокно более подходит для коротких расстояний до нескольких сотен метров.
• защиты линий электропередач от ударов молнии
• передачи данных на большие расстояния
Кабель ОКГТ обеспечивает защиту от молний, отводя разряды в землю, и при этом позволяет использовать оптические волокна для построения волоконно-оптических линий связи (ВОЛС).
• Аккуратное обращение с кабелем
• Соблюдение допустимого радиуса изгиба
• Использование специализированного оборудования для сращивания и защиты волокон
• Контроль качества на каждом этапе монтажа
