| Единица измерения | м |
| Количество волокон | 24 |
| Количество модулей | 6 |
| Единица измерения | м |
| Количество волокон | 24 |
| Количество модулей | 6 |
| Полная маркировка | ОККМС-0,22-24 6 кН |
| Тип волокна | G.652.D |
ОККМС-0,22-24 6 кН – это оптический кабель из шести модулей, предназначен для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи напряжением до 35 кВ в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями с максимально допустимой нагрузкой до 10кН.
ОК – Оптический кабель
КМC – Диэлектрический, самонесущий магистральный с стеклонитями без промежуточной оболочки

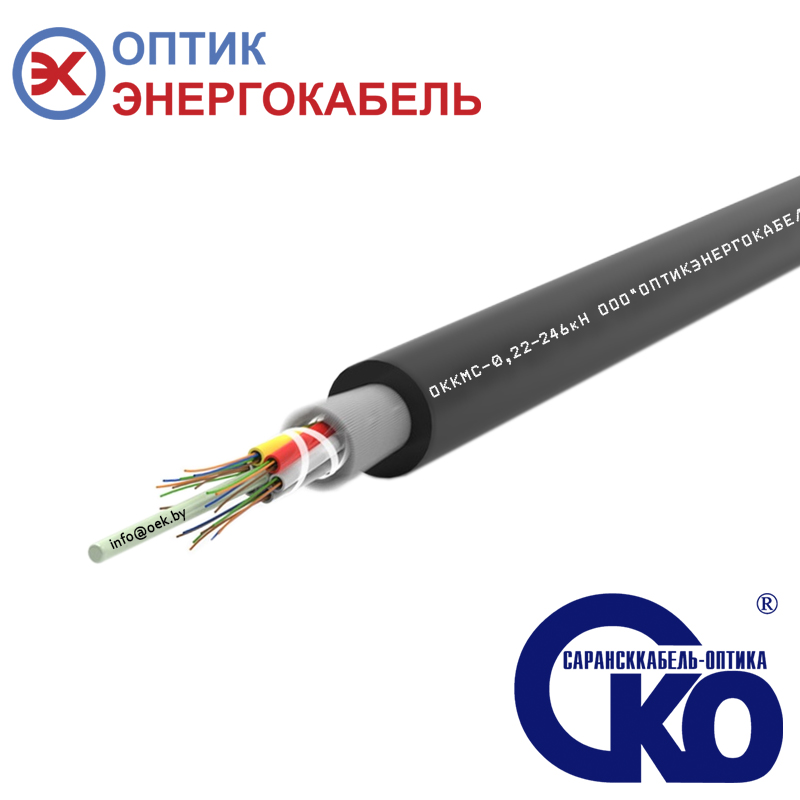

Конструкция оптического кабеля ОККМС-0,22-24 6 кН:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Цветовая маркировка модулей:
- Желтый модуль – основной
- Красный модуль – направляющий
- Натуральные – согласно счету от красного
- Кордельные заполнители черного цвета выполняются из полиэтилена
| Количество оптических волокон | 2-30 | 32-50 | 52-72 | 74-96 | 98-144 |
| Количество элементов | 5 | 5 | 6 | 8 | 12 |
| Количество волокон в модуле | до 6 | до 10 | до 12 | до 12 | до 12 |
| Диаметр кабеля, мм | от 10,9 | от 12,1 | от 12,2 | от 14,7 | от 17,6 |
|
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 94 | от 119 | от 124 | от 176 | от 250 |
Требования к эксплуатации:
| Рабочая температура | -60°С… +70°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -60°С…+70°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
|
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 3,0 кН до 10,0 кН |
|
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
3 кН/100 мм |
Волоконно-оптический кабель
Для прокладки в дом/квартиру применяется волоконно-оптический кабель GPON марок
ОКВНГ и ОКПА.
• В грунт (ОКБ, ОКБА-П, ОКБ-Т, ОКП, ОКП-Т, ОКБс)
• В канализацию (ОКЛ, ОКЛм, ОКЛ-Т, ОКЛ-Т/С, ОКЛс, ОКБ-Т, ОКП, ОКП-Т)
• В трубы (ОКГ, ОКГ-Т/П, ОКГ-Т/С, ОКГС-Т/П, ОКМ)
• На подвесе (ОКК, ОККМ, ОККС, ОККМС)
Дистанция передачи:
Одномодовое волокно способно передавать сигналы на большие расстояния с минимальными потерями сигнала, что делает его подходящим для долгосрочных применений. Многомодовое волокно более подходит для коротких расстояний до нескольких сотен метров.
• защиты линий электропередач от ударов молнии
• передачи данных на большие расстояния
Кабель ОКГТ обеспечивает защиту от молний, отводя разряды в землю, и при этом позволяет использовать оптические волокна для построения волоконно-оптических линий связи (ВОЛС).
• Аккуратное обращение с кабелем
• Соблюдение допустимого радиуса изгиба
• Использование специализированного оборудования для сращивания и защиты волокон
• Контроль качества на каждом этапе монтажа
