| Единица измерения | м |
| Количество волокон | 24 |
| Количество модулей | 4 |
| Единица измерения | м |
| Количество волокон | 24 |
| Количество модулей | 4 |
| Полная маркировка | ОКТ-0,22-24 П/C 6кН |
| Тип волокна | G.652 |

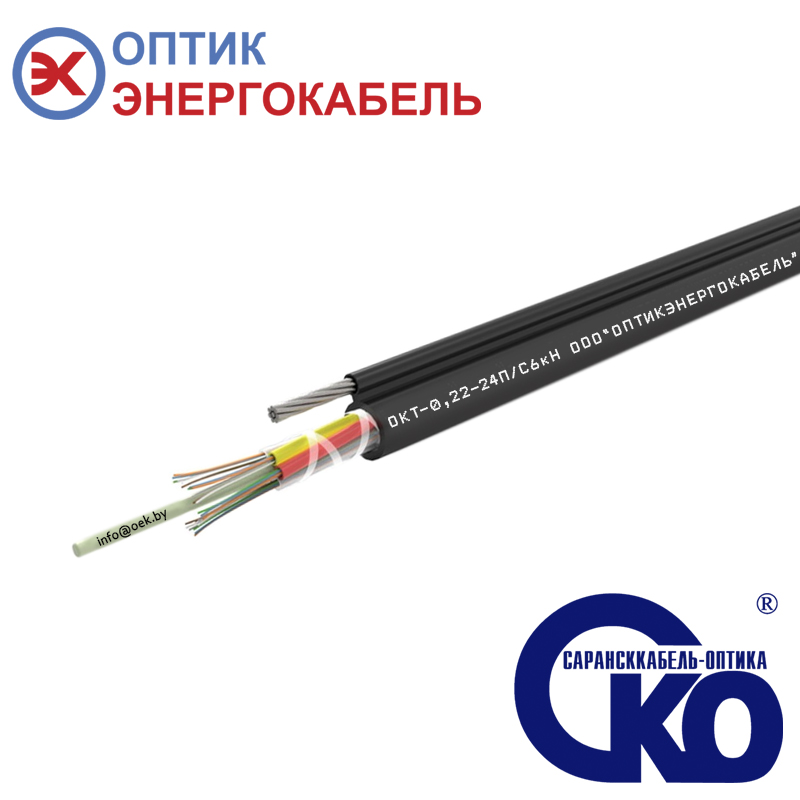

ОКТ-0,22-24 П/C 6кН - оптический кабель с тросом на 4 модуля и 24 волокна, предназначеный для подвески на опорах воздушных линий связи, столбах городского освещения, между зданиями.
Маркировка:
1 - Оптический кабель.
2 - Самонесущий, со встроенным несущим элементом (диэлектрик, стальной трос), тип 8
3 - Стандартное одномодовое G.652.D.
4 - Количество оптических волокон (2-288).
5 - П-диэлектрический силовой элемент, С - стальной трос.
6 - Значение допустимой растягивающей нагрузки.
Конструкция:
Конструкция кабеля – несущий элемент расположен продольно к сердечнику.
Кабель содержит сердечник модульной конструкции с центральным элементом из стеклопластикового прутка или стального каната, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Одновременно поверх сердечника и несущего элемента накладываются оболочки. Оболочки сердечника и несущего элемента, стального каната, соединены вдоль общей образующей и выполнены из полиэтилена высокой плотности.
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
Кордельные заполнители черного цвета выполняются из полиэтилена.
Количество оптических волокон |
2-30 |
38-48 |
50-72 |
74-96 |
98-144 |
|---|---|---|---|---|---|
| Количество элементов | 4 | 6 | 6 | 8 | 6 |
| Количество волокон в модуле | до 6 | до 8 | до 12 | до 12 | до 24 |
| Габариты кабеля (несущий элемент - ст. трос), мм | от 15х8,5 | от 15х8,5 | от 16,3х10,4 | от 18,2х11,5 | от 19,0х12,4 |
| Габариты кабеля (несущий элемент - стеклопластиковый пруток), мм | от 16,6х9,0 | от 16,6х9,0 | от 18,1х10,4 | от 19,0х11,2 | |
| Вес кабеля (несущий элемент - ст. трос), кг/км | от 95 | от 101 | от 136 | от 156 | от 187 |
| Вес кабеля (несущий элемент - стеклопластиковый пруток) | от 101 | от 108 | от 138 | от 154 |
Требования к эксплуатации:
| Рабочая температура | -60°С… +70°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -60°С…+70°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
|
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 3,5 кН до 9,0 кН |
|
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
не менее 3,0 кН/ 1000 мм |
Волоконно-оптический кабель
Для прокладки в дом/квартиру применяется волоконно-оптический кабель GPON марок
ОКВНГ и ОКПА.
• В грунт (ОКБ, ОКБА-П, ОКБ-Т, ОКП, ОКП-Т, ОКБс)
• В канализацию (ОКЛ, ОКЛм, ОКЛ-Т, ОКЛ-Т/С, ОКЛс, ОКБ-Т, ОКП, ОКП-Т)
• В трубы (ОКГ, ОКГ-Т/П, ОКГ-Т/С, ОКГС-Т/П, ОКМ)
• На подвесе (ОКК, ОККМ, ОККС, ОККМС)
Дистанция передачи:
Одномодовое волокно способно передавать сигналы на большие расстояния с минимальными потерями сигнала, что делает его подходящим для долгосрочных применений. Многомодовое волокно более подходит для коротких расстояний до нескольких сотен метров.
• защиты линий электропередач от ударов молнии
• передачи данных на большие расстояния
Кабель ОКГТ обеспечивает защиту от молний, отводя разряды в землю, и при этом позволяет использовать оптические волокна для построения волоконно-оптических линий связи (ВОЛС).
• Аккуратное обращение с кабелем
• Соблюдение допустимого радиуса изгиба
• Использование специализированного оборудования для сращивания и защиты волокон
• Контроль качества на каждом этапе монтажа
