Расшифровка маркировки ВС-x1-x2/d-2
ВС — вязка спиральная
x1 — минимальный диаметр провода, мм
x2 — максимальный диаметр провода, мм
d — диаметр шейки изолятора, мм
x3 — тип крепления к изолятору:
1 — боковое крепление к изолятору одной вязкой
2 — центральное крепление к изолятору двумя вязками
3 — боковое крепление ко второму изолятору при закреплении провода на двух изоляторах, применяется в паре с вязкой типа 1
Назначение зажима ВС-x1-x2/d-2
Применяются для крепления проводов СИП сечением 35-240 мм2 на изоляторах опор воздушных линий электропередач.
Комплектация зажима ВС-x1-x2/d-2

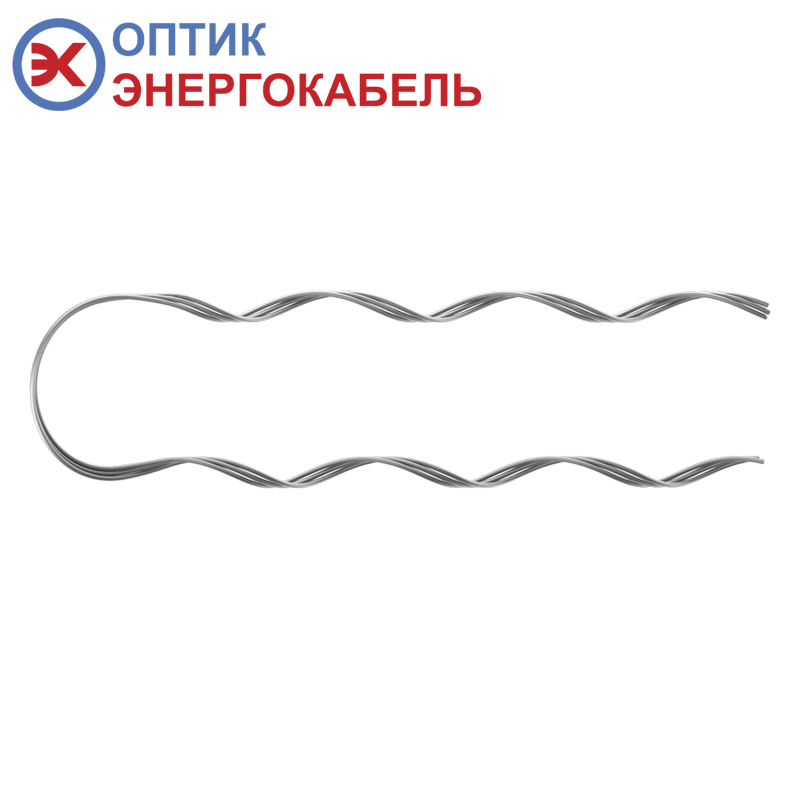

Спиральные пряди с нанесенным на внутренней стороне пряди абразивом. Центральная часть прядей скручена вдоль оси и согнута на 360° под диаметр шейки изолятора, либо центральная часть скручена вдоль оси и согнута на 180° под диаметр шейки изолятора, в зависимости от типа крепления.
Технические характеристики зажима ВС-x1-x2/d-2
| Марка связки | Длина, мм | Диаметр СИП 3, мм | Масса, кг не более |
|---|---|---|---|
| ВС-12,0/13,0/85-2 | 525±10 | 12,0-13,0 | 0,18 |
| ВС-15,0/16,0/85-2 | 575±10 | 15,0-16,0 | 0,21 |
| ВС-18,0/19,0/85-2 | 675±10 | 18,0-19,0 | 0,25 |
| ВС-21,0/24,0/85-2 | 725±10 | 21,0-24,0 | 0,30 |
Зажимы вязки спиральные изготовлены по ТУ 3449-002-91673199-2023.
