Расшифровка маркировки:
30С-Т-d1/d2/m x1/x2
30С - зажим ответвительный спиральны
Т – для провода
d1 – диаметр магистрального провода в мм
d2 – диаметр ответвляемого провода в мм
m – материал протектора-фиксатора:
- 05 – проволока из немагнитной коррозионностойкой стали
- 03 – стальная оцинкованная проволока
X1/x2 – при наличии, обозначает типы соединяемых проводников
Назначение:

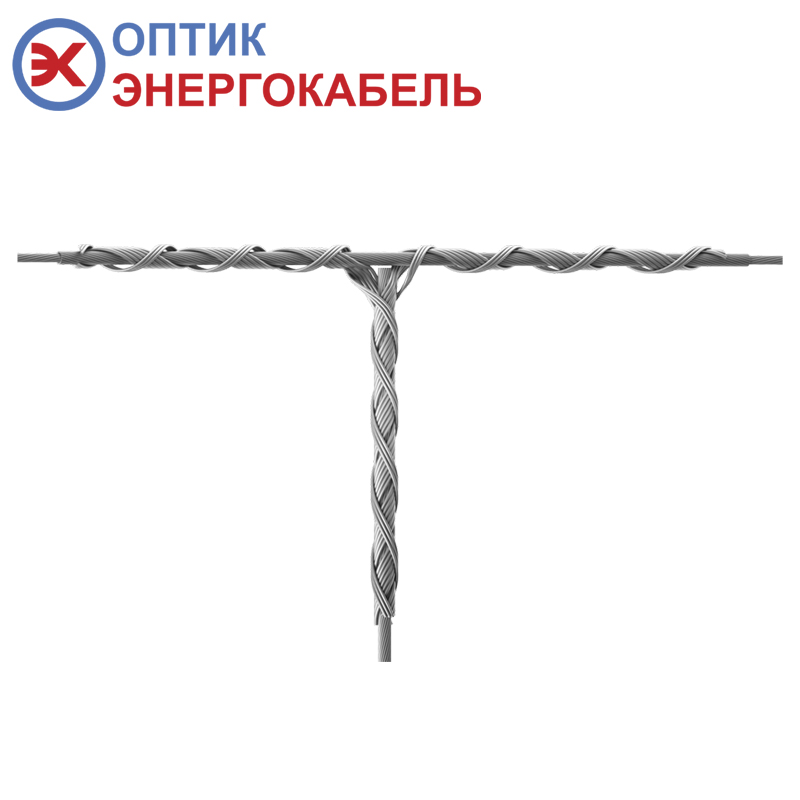

Применяются для соединения магистрального провода с ответвляемым проводом на опорах воздушных линий электропередач. Может быть изготовлен как ответвления провода одинакового сечения с магистральным, так и для ответвления провода, отличающегося сечением от магистрального. По умолчанию изготавливаются для ответвления на 90° от магистрального, по требованию можно выполнить необходимый заказчику угол загиба в пределах ±30° отклонения. Зажим не приводит к повышению потерь от перемагничивания при передаче энергии.

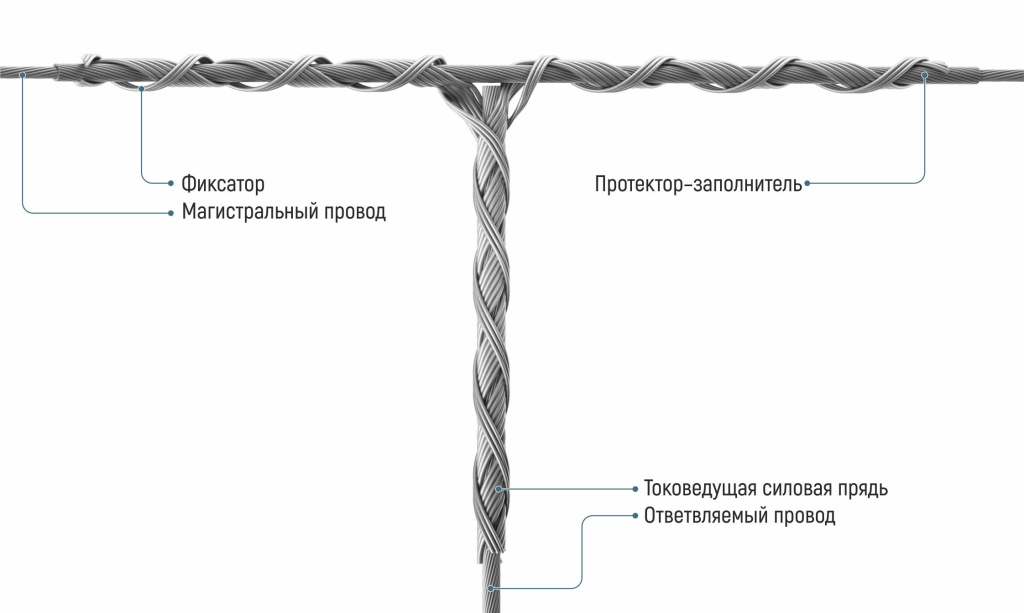

Комплектация:
- Протектор-заполнитель (в зависимости от конструкции проводов) – отдельные спирали из алюминиевого сплава для одного или двух проводов (в зависимости от конструкции проводов)
- Токопроводящий протектор – две спиральные пряди из алюминиевого сплава
- Протектор-фиксатор – две спиральные пряди из немагнитной коррозионностойкой стали
|
Марка зажима |
Сечение, мм2 |
Длина*, мм |
Масса, кг |
|
ЗОС-Т-9,6-9,6/05 |
50/8 |
1200/600 |
0,69 |
|
ЗОС-Т-9,6-17,1/05 |
50/8-150/24 |
1400/700 |
2,03 |
|
ЗОС-Т-11,4-11,4/05 |
70/11 |
1200/600 |
0,77 |
|
ЗОС-Т-11,4-15,2/05 |
70/11-120/19 |
1400/700 |
2,30 |
|
ЗОС-Т-11,4-13,5/05 |
70/11-95/16 |
1400/700 |
2,10 |
|
ЗОС-Т-13,5-13,5/05 |
95/16 |
1400/700 |
1,30 |
|
ЗОС-Т-13,5-11,4/05 |
95/16-70/11 |
1400/700 |
2,10 |
|
ЗОС-Т-13,5-17,1/05 |
95/16-150/24 |
1400/700 |
2,70 |
|
ЗОС-Т-15,2-15,2/05 |
120/19 |
1400/700 |
1,41 |
|
ЗОС-Т-15,2-16,8/05 |
120/19-150/19 |
1400/700 |
2,50 |
|
ЗОС-Т-15,2-17,1/05 |
120/19-150/24 |
1400/700 |
2,52 |
|
ЗОС-Т-15,2-13,5/05 |
120/19-95/16 |
1400/700 |
2,40 |
|
ЗОС-Т-15,2-11,4/05 |
120/19-70/11 |
1400/700 |
2,20 |
|
ЗОС-Т-15,2-18,8/05 |
120/19-185/29 |
1400/700 |
2,90 |
|
ЗОС-Т-15,2-13,8/05 |
120/19-120/19 |
1400/700 |
2,20 |
|
ЗОС-Т-15,2-16,8/05 |
120/19-150/19 |
1400/700 |
2,50 |
|
ЗОС-Т-15,2-21,6/05 |
120/19-240/39 |
1400/700 |
2,44 |
|
ЗОС-Т-16,8-16,8/05 |
150/19 |
1400/700 |
1,61 |
|
ЗОС-Т-16,8-15,2/05 |
150/19-120/19 |
1400/700 |
2,40 |
|
ЗОС-Т-16,8-13,5/05 |
150/19-95/16 |
1400/700 |
2,50 |
|
ЗОС-Т-17,1-17,1/05 |
150/24 |
1400/700 |
1,60 |
|
ЗОС-Т-17,1-15,2/05 |
150/24-120/19 |
1400/700 |
2,50 |
|
ЗОС-Т-17,1-13,5/05 |
150/24-95/16 |
1400/700 |
2,60 |
|
ЗОС-Т-17,1-11,4/05 |
150/24-70/11 |
1400/700 |
1,71 |
|
ЗОС-Т-17,1-22,4/05 |
150/24-240/56 |
1400/700 |
2,30 |
|
ЗОС-Т-17,1-16,2/05 |
150/24-150/34 |
1400/700 |
2,70 |
|
ЗОС-Т-17,1-18,8/05 |
150/24-185/29 |
1400/700 |
2,80 |
|
ЗОС-Т-18,8-18,8/05 |
185/29 |
1400/700 |
1,76 |
|
ЗОС-Т-18,8-16,8/05 |
185/29-150/19 |
1400/700 |
2,80 |
|
ЗОС-Т-18,8-13,5/05 |
185/29-95/16 |
1400/700 |
1,10 |
|
ЗОС-Т-18,8-15,2/05 |
185/29-120/19 |
1400/700 |
2,80 |
|
ЗОС-Т-18,8-24,0/05 |
185/29-300/39 |
1400/700 |
1,50 |
|
ЗОС-Т-19,6-19,6/05 |
185/43 |
1400/700 |
1,77 |
|
ЗОС-Т-19,6-17,1/05 |
185/43-150/24 |
1400/700 |
3,00 |
|
ЗОС-Т-19,6-15,2/05 |
185/43-120/19 |
1400/700 |
3,10 |
|
ЗОС-Т-21,6-21,6/05 |
240/32 |
1400/700 |
2,10 |
|
ЗОС-Т-21,6-15,2/05 |
240/32-120/19 |
1400/700 |
2,32 |
|
ЗОС-Т-21,6-17,1/05 |
240/32-150/24 |
1400/700 |
3,40 |
|
ЗОС-Т-21,6-11,4/05 |
240/32-70/11 |
1400/700 |
2,50 |
|
ЗОС-Т-21,6-13,5/05 |
240/32-95/16 |
1400/700 |
2,40 |
|
ЗОС-Т-21,6-18,8/05 |
240/32-185/29 |
1400/700 |
3,30 |
|
ЗОС-Т-21,6-24,0/05 |
240/32-300/39 |
1400/700 |
3,80 |
|
ЗОС-Т-21,5-30,6/05 |
300/39-500/64 |
1400/700 |
4,42 |
|
ЗОС-Т-22,4-22,4/05 |
240/56 |
1400/700 |
2,10 |
|
ЗОС-Т-24,0-24,0/05 |
300/39 |
1400/700 |
2,34 |
|
ЗОС-Т-24,0-21,6/05 |
300/39-240/32 |
1400/700 |
3,70 |
|
ЗОС-Т-24,0-26,0/05 |
300/39-400/18 |
1400/700 |
4,70 |
|
ЗОС-Т-24,0-15,2/05 |
300/39-120/19 |
1400/700 |
2,68 |
|
ЗОС-Т-24,0-13,5/05 |
300/39-95/16 |
1400/700 |
2,74 |
|
ЗОС-Т-24,5-24,5/05 |
300/66 |
1400/700 |
2,35 |
|
ЗОС-Т-24,5-15,2/05 |
300/66-120/19 |
1400/700 |
2,73 |
|
ЗОС-Т-24,5-30,6/05 |
300/66-500/64 |
1400/700 |
3,90 |
|
ЗОС-Т-24,8-15,2/05 |
330/30-120/19 |
1400/700 |
3,10 |
|
ЗОС-Т-27,5-27,5/05 |
400/51 |
1400/700 |
3,00 |
|
ЗОС-Т-27,5-30,6/05 |
400/51-500/64 |
1400/700 |
5,20 |
|
ЗОС-Т-27,5-15,2/05 |
400/51-120/19 |
1400/700 |
3,53 |
|
ЗОС-Т-27,5-24,8/05 |
400/51-330/30 |
1400/700 |
4,50 |
|
ЗОС-Т-27,5-13,5/05 |
400/51-95/16 |
1400/700 |
3,50 |
|
ЗОС-Т-27,7-21,6/05 |
400/64-240/32 |
1400/700 |
3,30 |
|
ЗОС-Т-30,6-30,6/05 |
500/64 |
1400/700 |
4,40 |
|
ЗОС-Т-30,6-27,5/05 |
500/64-400/51 |
1400/700 |
5,40 |
|
ЗОС-Т-30,6-21,6/05 |
500/64-240/32 |
1400/700 |
4,00 |
|
ЗОС-Т-30,6-24,0/05 |
500/64-300/39 |
1400/700 |
3,80 |
|
ЗОС-Т-30,6-18,8/05 |
500/64-185/29 |
1400/700 |
4,30 |
*- Больший размер – расположение прядей на магистральном проводе, меньший – на ответвляемом проводе.
Зажим ответвительный спиральный ЗОС-Т-d1-d2/05 Х1/X2 изготовлен по ТУ 3449-004-91673199-2023.
