Назначение:
Применяются для поддерживающего крепления самонесущих оптический кабелей связи (ОКСН) на опорах воздушных линий связи и электропередач.
Расшифровка маркировки:
ЗПС – зажим поддерживающий спиральный
m– исполнение зажима:
- Мл - модифицированный, с узлом крепления типа «лодочка»
- МЛТ - модифицированный, с узлом крепления типа «лодочка» с проушиной для кабеля заземления
- Д - для диэлектрического кабеля (ОКСН), с кольцевым коушем
- Млпт - модифицированный, с узлом крепления типа «лодочка» для кабеля с трекингостойкой оболочкой
d – диаметр провода/кабеля/троса в мм, могут указываться нижняя и верхняя границы через дефис
П – при наличии, в комплект включен проектор
f – прочность заделки провода/кабеля / троса в зажиме в кН
x – при наличии, обозначает тип проводника
(05) – при наличии, обозначает немагнитное исполнение зажима

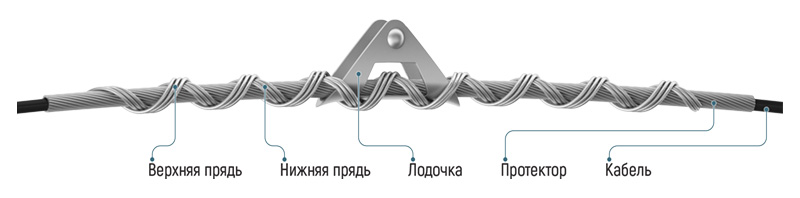

Комплектация:
- узел крепления типа «лодочка» с пальцем, шайбой и шплинтом
- защитный спиральный протектор, выполненный из проволоки с антикоррозийным покрытием
- две спиральные силовые пряди, выполненные из проволоки с антикоррозийным покрытием, внутренняя часть прядей покрыта абразивным составом
| Марка зажима | Длина протектора, мм | Длина силовых прядей, мм | Масса, кг |
|---|---|---|---|
| ЗПС-Мл-7,0-7,9П/15 | 1500 | 1100/1100 | 2,12 |
| ЗПС-Мл-9,0-9,9П/15 | 1500 | 1100/1100 | 2,20 |
| ЗПС-Мл-8,0-8,9П/15 | 1600 | 1200/1200 | 2,40 |
| ЗПС-Мл-10,0-10,9П/15 | 1600 | 1200/1200 | 2,49 |
| ЗПС-Мл-11,0-11,9П/15 | 1700 | 1300/1300 | 2,70 |
| ЗПС-Мл-12,0-12,9П/15 | 1700 | 1300/1300 | 3,02 |
| ЗПС-Мл-13,0-13,9П/15 | 1700 | 1300/1300 | 3,04 |
| ЗПС-Мл-14,0-14,9П/15 | 1700 | 1300/1300 | 3,17 |
| ЗПС-Мл-15,0-15,9П/15 | 1700 | 1300/1300 | 3,31 |
| ЗПС-Мл-16,0-16,9П/15 | 1700 | 1300/1300 | 3,43 |
| ЗПС-Мл-17,0-17,9П/15 | 1700 | 1300/1300 | 3,46 |
| ЗПС-Мл-18,0-18,9П/15 | 1700 | 1300/1300 | 3,61 |
| ЗПС-Мл-19,0-19,9П/15 | 1800 | 1300/1300 | 3,86 |
| ЗПС-Мл-20,0-20,9П/15 | 1800 | 1300/1300 | 4,02 |
| ЗПС-Мл-21,0-21,9П/15 | 1800 | 1300/1300 | 4,05 |
| ЗПС-Мл-22,0-22,9П/15 | 1800 | 1300/1300 | 4,22 |
| ЗПС-Мл-23,0-23,9П/15 | 1800 | 1300/1300 | 4,26 |
| ЗПС-Мл-24,0-24,9П/15 | 1800 | 1300/1300 | 4,43 |
Зажимы поддерживающие спиральные изготовлены по ТУ 3449-003-91673199-2023.
