Назначение:
Применяются для поддерживающего крепления и ремонта проводов при повреждении до 100% токоведущего повива и целом сердечнике провода на опорах воздушных линий электропередач.
Расшифровка маркировки:
ЗПС – зажим поддерживающий спиральный
m– исполнение зажима:
- Мл - модифицированный, с узлом крепления типа «лодочка»
- МЛТ - модифицированный, с узлом крепления типа «лодочка» с проушиной для кабеля заземления
- Д - для диэлектрического кабеля (ОКСН), с кольцевым коушем
- Млпт - модифицированный, с узлом крепления типа «лодочка» для кабеля с трекингостойкой оболочкой
d – диаметр провода/кабеля/троса в мм, могут указываться нижняя и верхняя границы через дефис
П – при наличии, в комплект включен проектор
f – прочность заделки провода/кабеля / троса в зажиме в кН
x – при наличии, обозначает тип проводника
(05) – при наличии, обозначает немагнитное исполнение зажима

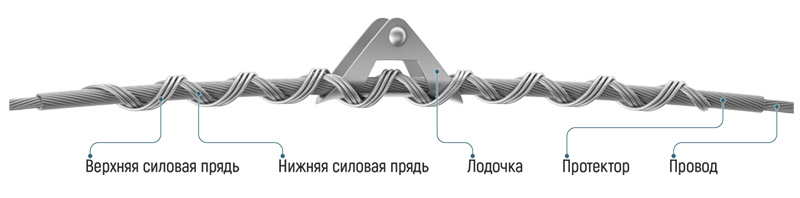

Комплектация:
- узел крепления типа «лодочка» с пальцем, шайбой и шплинтом, выполненные из немагнитной коррозионностойкой стали
- защитный спиральный протектор, выполненный из проволоки из алюминиевого сплава
- две спиральные силовые пряди, выполненные из проволоки с антикоррозийным покрытием, внутренняя часть прядей покрыта абразивным составом
- дополнительные спирали из алюминиевого сплава для восстановления токоведущего повива провода
| Марка зажима | Сечение, мм2 | Длина соединителя/ заполнителя/ протектора, мм | Длина силовых прядей, мм | Масса, кг |
|---|---|---|---|---|
| ЗПС-Мл-9,6П/4-АС (05/р2) | 50/8 | --/500/1700 | 1300/1300 | 1,49 |
| ЗПС-Мл-11,4П/5-АС (05/р2) | 70/11 | --/500/1800 | 1400/1400 | 1,64 |
| ЗПС-Мл-13,5П/7-АС (05/р2) | 95/16 | --/500/1700 | 1300/1300 | 2,06 |
| ЗПС-Мл-15,2П/8-АС (05/р2) | 120/19 | --/500/1800 | 1400/1400 | 2,16 |
| ЗПС-Мл-16,8П/9-АС (05/р2) | 150/19 | --/(500/500)/1800 | 1400/1400 | 2,21 |
| ЗПС-Мл-17,1П/11-АС (05/р2) | 150/24 | --/(600/600)/1800 | 1400/1400 | 2,21 |
| ЗПС-Мл-18,8П/11-АС (05/р2) | 185/29 | --/(600/600)/1800 | 1400/1400 | 2,31 |
| ЗПС-Мл-21,6П/15-АС (05/р2) | 240/32 | --/(600/600)/1900 | 1500/1500 | 2,46 |
| ЗПС-Мл-27,5П/24-АС (05/р2) | 400/51 | --/(600/600)/1900 | 1500/1500 | 3,00 |
Зажимы поддерживающие спиральные изготовлены по ТУ 3449-003-91673199-2023.
