Гаситель вибрации ГВ-(П)-x1x2x3x4-04 (d)

Описание
Доставка и оплата

Описание

Расшифровка маркировки ГВ-(П)-x₁x₂x₃x₄-04 (d):

ГВ – гаситель вибрации.
(П) – при наличии, в комплект включен защитный спиральный протектор.
x₁ – масса груза.
x₂ – длина гасителя.
х₃ – диаметр тросика.
x₄ – посадочный диаметр (ёмкость зажима).
04 – исполнение.
(d) – при наличии, посадочный диаметр по протектору в мм.

Назначение:

Применяются для гашения вибрации, вызываемой воздействием ветровых нагрузок на кабели ОКСН и ОКГТ, провода и тросы, применяемые на воздушных линиях связи и электроэнергетики.

Комплектация:

ГВ-x1x2x3x4-04

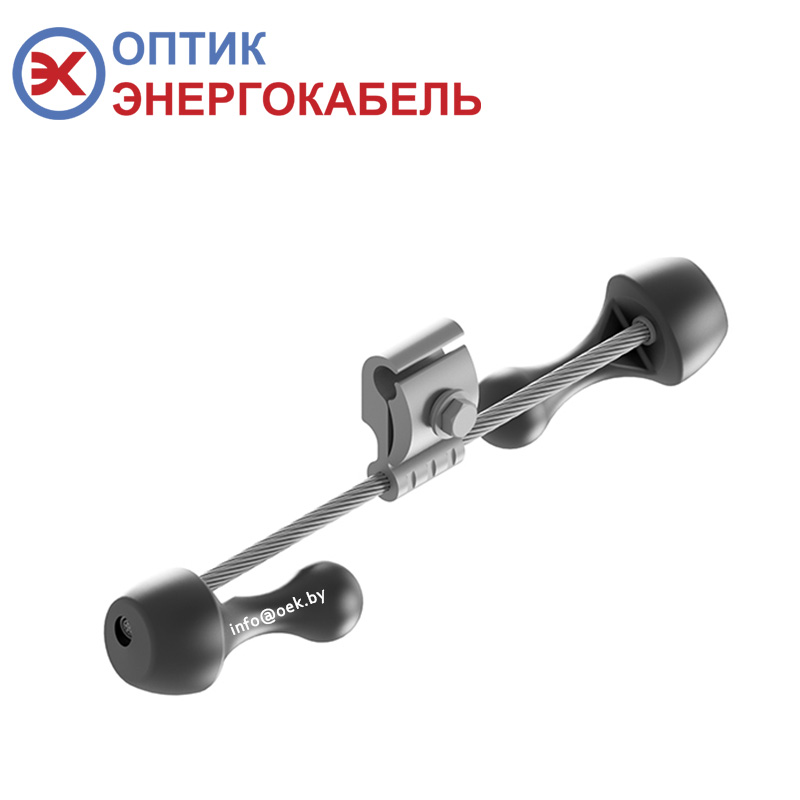

комплект состоящий из двух грузов одинакового веса, закрепленных на упругом элементе (тросике) под определенными углами к оси тросика. Узел крепления (плашка) запрессована на тросике. Крепление к кабелю/ проводу/ тросу выполняется с помощью плашки.
защитный спиральный протектор (в зависимости от исполнения)

1-я цифра	Масса груза, кг не более (допуск±кг)	2-я цифра	Длина(L) тросика,мм (допуск±мм)	3-я цифра	Диаметр (d) троса,мм (допуск±мм)	4-я цифра	Посадочный диаметр и размер/В/Н,мм	Исполнение
3	0,8(±0,03)	2	300(±3)	2	9,1(±0,1)	2	9-14/45/78	04
		3	350(±3)			3	14-20/45/78
		4	400(±4)			3	14-20/45/78
4	1,6(±0,12)	3	350(±3)	3	11(±0,1)	2	9-14/45/78	04
		4	400(±4)	3	11(±0,1)	2	9-14/45/78	04
		5	450(±4)	3 4	11(±0,1) 13(±0,1)	3	14-20/45/86,0	04
		6	500(±4)			3	14-20/45/86,0
		-	-			4	21-32/45/120
		-	-			4	21-32/45/120
		-	-	4	13(±0,1)	5	32-38/70/134	04
		-	-	4	13(±0,1)	5	32-38/70/134	04
5	2,4(±0,1)	4	400(±4)	3 4	11(±0,1) 13(±0,1)	3	14-20/45/86,0	04
		5	450(±4)			3	14-20/45/86,0
		6	500(±4)			4	21-32/60/120
		7	550(±5)
		8	600(±5)
		-	-		13(±0,1)	5	32-38/70/134
		-	-		13(±0,1)	5	32-38/70/134
6	3,2(±0,1)	5	450(±4)	4	13(±0,1)	3	14-20/45/86,0	04
		6	500(±4)			3	14-20/45/86,0
		7	550(±5)			4	21-32/60/120
		8	600(±5)			4	21-32/60/120
		9	650(±5)			5	32-38/70/134
		-	-			5	32-38/70/134

Марка ГВ	Посадочный диаметр, мм без ПЗС/ с ПЗС	Длина, мм	Масса, кг
ГВ-3222-04	9-14/3,2-8,2	310	1,88
ГВ-3322-04	14-20/8,2-14,2	360	2,00
ГВ-3323-04	9-14/3,2-8,2	360	2,02
ГВ-3422-04	9-14/3,2-8,2	410	2,02
ГВ-3423-04	14-20/8,2-14,2	410	2,04
ГВ-4332-04	9-14/-3,2-8,2	360	3,62
ГВ-4432-04	9-14/-3,2-8,2	410	3,66
ГВ-4533-04	14-20/8,2-14,2	460	3,72
ГВ-4534-04	21-32/15-26	460	3,80
ГВ-4633-04	14-20/8,2-14,2	510	3,42
ГВ-4634-04	21-32/15-26	510	3,54
ГВ-4543-04	14-20/8,2-14,2	460	3,68
ГВ-4544-04	21-32/15-26	460	3,86
ГВ-4643-04	14-20/8,2-14,2	510	3,72
ГВ-4644-04	21-32/15-26	510	3,90
ГВ-4545-04	32-38/26-32	460	4,16
ГВ-4645-04	32-38/26-32	510	4,20
ГВ-5433-04	14-20/8,2-14,2	410	4,96
ГВ-5434-04	21-32/15-26	470	5,14
ГВ-5443-04	14-20/8,2-14,2	420	5,02
ГВ-5444-04	21-32/15-26	420	5,20
ГВ-5445-04	32-38/26-32	420	5,50
ГВ-5533-04	14-20/8,2-14,2	470	5,32
ГВ-5534-04	21-32/15-26	470	5,50
ГВ-5535-04	32-38/26-32	470	5,80
ГВ-5543-04	14-20/8,2-14,2	470	5,36
ГВ-5544-04	21-32/15-26	470	5,54
ГВ-5545-04	32-38/26-32	470	5,60
ГВ-5633-04	14-20/8,2-14,2	520	5,18
ГВ-5634-04	21-32/15-26	520	5,48
ГВ-5635-04	32-38/26-32	520	5,64
ГВ-5643-04	14-20/8,2-14,2	520	5,40
ГВ-5644-04	21-32/15-26	520	5,58
ГВ-5645-04	32-38/26-32	520	5,88
ГВ-5733-04	14-20/8,2-14,2	570	5,22
ГВ-5734-04	21-32/15-26	570	5,40
ГВ-5735-04	32-38/26-32	570	5,70
ГВ-5743-04	14-20/8,2-14,2	570	5,44
ГВ-5744-04	21-32/15-26	570	5,62
ГВ-5745-04	32-38/26-32	570	5,92
ГВ-5833-04	14-20/8,2-14,2	620	5,26
ГВ-5834-04	21-32/15-26	620	5,44
ГВ-5835-04	32-38/26-32	620	5,74
ГВ-5843-04	14-20/8,2-14,2	620	5,48
ГВ-5844-04	21-32/15-26	620	5,66
ГВ-5845-04	32-38/26-32	620	5,96
ГВ-6543-04	14-20/8,2-14,2	470	7,26
ГВ-6544-04	21-32/15-26	470	7,44
ГВ-6545-04	32-38/26-32	470	7,76
ГВ-6643-04	14-20/8,2-14,2	520	7,32
ГВ-6644-04	21-32/15-26	520	7,50
ГВ-6645-04	32-38/26-32	520	7,80
ГВ-6743-04	14-20/8,2-14,2	570	7,72
ГВ-6744-04	21-32/15-26	570	7,90
ГВ-6745-04	32-38/26-32	570	8,20
ГВ-6843-04	14-20/8,2-14,2	620	7,76
ГВ-6844-04	21-32/15-26	620	7,94
ГВ-6845-04	32-38/26-32	620	8,24
ГВ-6943-04	14-20/8,2-14,2	670	7,80
ГВ-6944-04	21-32/15-26	670	7,98
ГВ-6945-04	32-38/26-32	670	8,28

Марка гасителя	Масса грузов, кг не более (допуск ± кг); m1-m2	Диаметр (d) троса, мм (допуск ± мм)	Посадочный диаметр (диаметр провода, троса) и размер /B/H, мм	Диапазон частот для данного диаметра провода, троса	Масса ГВ, кг
ГВ-0,8-1,2-9,1-400/9-14 *ГВ-0,8-1,2-9,1-400/9-14П	0,6-0,8(±0,03)	9,1(±0,1)	9-14/45/78	18-110	1,88
ГВ-0,8-1,2-9,1-400/14-20 *ГВ-0,8-1,2-9,1-400/14-20П	0,8-1,2(±0,12)	9,1(±0,1)	9-14/45/78	18-110	2,38
ГВ-1,2-1,6-11-450/9-14 * ГВ-1,2-1,6-11-450/9-14П	0,8-1,2(±0,12)	9,1(±0,1)	14-20/45/86,0	18-110	2,41
ГВ-1,2-1,6-11-450/21-32 * ГВ-1,2-1,6-11-450/21-32П	1,2-1,6(±0,1)	11,1(±0,1)	9-14/45/78	10-55	3,31
ГВ-1,2-1,6-11-450/21-32 * ГВ-1,2-1,6-11-450/21-32П			14-20/45/86,0		3,34
ГВ-1,2-1,6-11-450/14-20 * ГВ-1,2-1,6-11-450/14-20П			21-32/60/120		6,37
ГВ-2,4-3,2-11-550/21-32 *ГВ-2,4-3,2-11-550/21-32П	1,6-2,4(±0,1)	11,1(±0,1)	14-20/45/86,0	5-35	6,69
ГВ-2,4-3,2-13-550/32-38 *ГВ-2,4-3,2-13-550/32-38П			21-32/60/120		8,16
ГВ-3,2-4,0-13-550/21-32 *ГВ-3,2-4,0-13-550/21-32П			32-38/70/134		8,50
ГВ-3,2-4,0-13-550/32-38 *ГВ-3,2-4,0-13-550/32-38П	2,4-3,2(±0,1)	13,1(±0,1)	21-32/60/120	4-30	3,49
ГВ-1,6-2,4-11-500/14-20 *ГВ-1,6-2,4-11-500/14-20П	2,4-3,2(±0,1)	13,1(±0,1)	32-38/70/134	4-30	4,57
ГВ-1,6-2,4-11-500/32-38 *ГВ-1,6-2,4-11-500/32-38П	3,2-4,0(±0,1)	13,1(±0,1)	21-32/60/120	8-50	4,72
ГВ-1,6-2,4-11-500/21-32 *ГВ-1,6-2,4-11-500/21-32П	3,2-4,0(±0,1)	13,1(±0,1)	32-38/70/134	8-50	4,77

Гасители вибрации изготовлены по ТУ 3449-007-91673199-2016.
