АСПк - провод неизолированный компактированный из алюминия с сердечником из стальной проволоки, плакированной алюминием, используемый для передачи электрической энергии в воздушных сетях.
Преимущественная область применения:
в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м2•сут. (1,5 мг/м3) на суше всех макроклиматических районов, исполнения УХЛ по ГОСТ 15150.
Особенности конструкции:

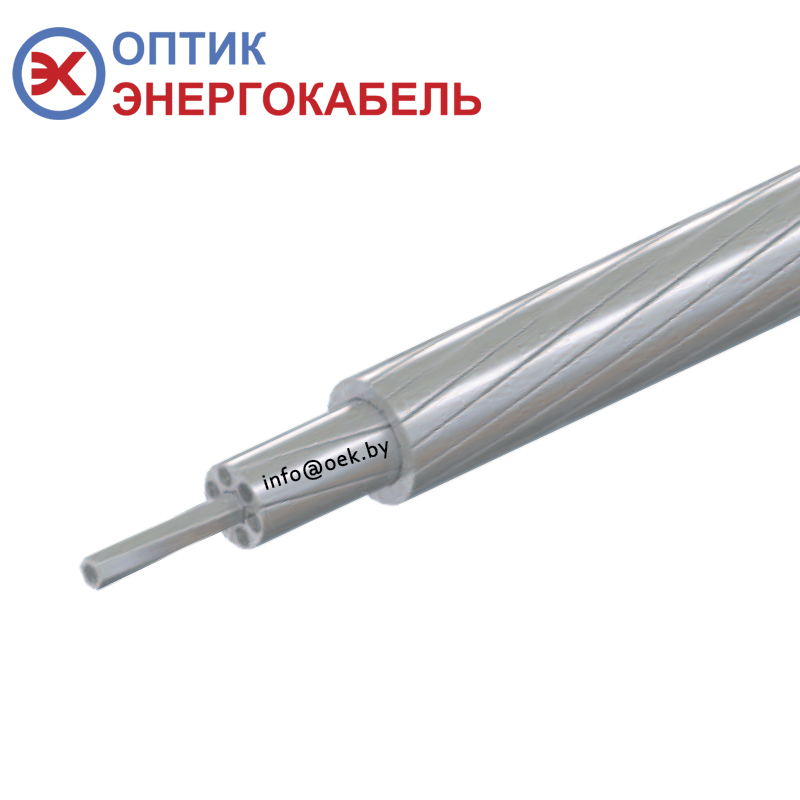

Провод компактированный АСПк состоит из алюминия с сердечником из стальной проволоки, плакированной алюминием.
Плакирование — метод нанесения тонкого защитного слоя металла на поверхность другого металла, в данном случае алюминия на стальную проволоку, при котором происходит холодная сварка металлов за счет большой сдавливающей силы. Главной особенностью этого метода является взаимная диффузия молекул металлов без нагрева на глубину до 5 мкм.
Данными преимуществами перед традиционными проводами типа АС обладают компактированные провода марки АСПк за счет их меньшего диаметра и более гладкой поверхности.
Помимо улучшенных аэродинамических характеристик провода АСПк обладают повышенной устойчивостью к коррозии, благодаря наличию алюминиевой оболочки на стальной проволоке сердечника. Это обеспечивает более надежную защиту стальному сердечнику, при нахождении проводов в агрессивных средах.
Преимущества:
- Гладкая поверхность
- Улучшенные аэродинамические характеристики
- Сниженные ветровые и гололедные нагрузки
- Срок эксплуатации провода составляет 50 лет
Расчетные параметры провода марки АСПк
| Номинальное сечение, мм2 | Диаметр провода, мм | Диаметр сердечника, мм | Масса 1 км провода, кг | Электрическое сопротивление 1 км провода при 20 °С, Ом, не более | Разрывное усилие, Н, не менее |
|---|---|---|---|---|---|
| 120/19 | 13,8 | 8,2 | 478 | 0,2421 | 49695 |
| 120/24 | 14,3 | 9,4 | 515 | 0,2500 | 58453 |
| 120/27 | 14,5 | 9,7 | 536 | 0,2411 | 61608 |
| 120/30 | 14,9 | 9,55 | 558 | 0,2543 | 62020 |
| 150/19 | 15,4 | 8,2 | 569 | 0,1928 | 55937 |
| 150/27 | 15,5 | 9,7 | 616 | 0,1973 | 66541 |
| 150/34 | 16,2 | 11,1 | 677 | 0,1911 | 80600 |
| 185/29 | 17,1 | 10,2 | 730 | 0,1565 | 76526 |
| 185/43 | 17,8 | 12,3 | 848 | 0,1531 | 100260 |
| 240/32 | 19,4 | 10,5 | 898 | 0,1180 | 90793 |
| 240/39 | 19,6 | 11,5 | 955 | 0,1185 | 101462 |
| 240/56 | 20,3 | 14,3 | 1087 | 0,1184 | 129685 |
| 240/56 | 20,3 | 14,3 | 1089 | 0,1180 | 129685 |
| 260/26 | 19,8 | 9,5 | 911 | 0,1100 | 85163 |
| 300/39 | 21,7 | 11,5 | 1116 | 0,0948 | 107483 |
| 300/43 | 21,8 | 12,3 | 1178 | 0,0945 | 118193 |
| 300/66 | 22,5 | 15,2 | 1319 | 0,0983 | 151187 |
| 300/67 | 22,5 | 15,4 | 1330 | 0,0985 | 151993 |
| 300/128 | 25 | 21,3 | 1904 | 0,0870 | 270200 |
| 330/43 | 22,6 | 12,3 | 1228 | 0,0877 | 120453 |
| 400/51 | 25 | 13,7 | 1479 | 0,0726 | 141592 |
| 400/67 | 25,4 | 15,4 | 1643 | 0,0695 | 173450 |
| 400/93 | 26 | 18,1 | 1822 | 0,0708 | 211662 |
| 450/93 | 27,3 | 18,2 | 1968 | 0,0632 | 218340 |
| 500/67 | 27,9 | 15,4 | 1858 | 0,0583 | 184044 |
| 500/93 | 28,3 | 18,2 | 2115 | 0,0565 | 229523 |
| 550/72 | 29,3 | 16,5 | 2046 | 0,0528 | 202277 |
| 600/72 | 30,9 | 16,5 | 2257 | 0,0472 | 216050 |
| 650/62 | 32,9 | 16,2 | 2316 | 0,0459 | 201227 |
Пример записи условного обозначения компактированного провода с сердечником из стальных проволок плакированных алюминием номинальным сечением 24 мм2 и наружными повивами проволок из алюминия номинальным сечением 150 мм2 : Провод АСПк 150/24-A1F/A40SA или ACSR-Z 150/24-A1F/A40SA.
Провода неизолированные марки АСПк изготовлены по ТУ 3511-019-63976268-2016.
