АСП -провод неизолированный из алюминия с сердечником из стальной проволоки, плакированной алюминием, используемый для передачи электрической энергии в воздушных сетях.
Преимущественная область применения:
в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м2•сут. (1,5 мг/м3) на суше всех макроклиматических районов, кроме ТВ и ТС, исполнения УХЛ по ГОСТ 15150.
Особенности конструкции:

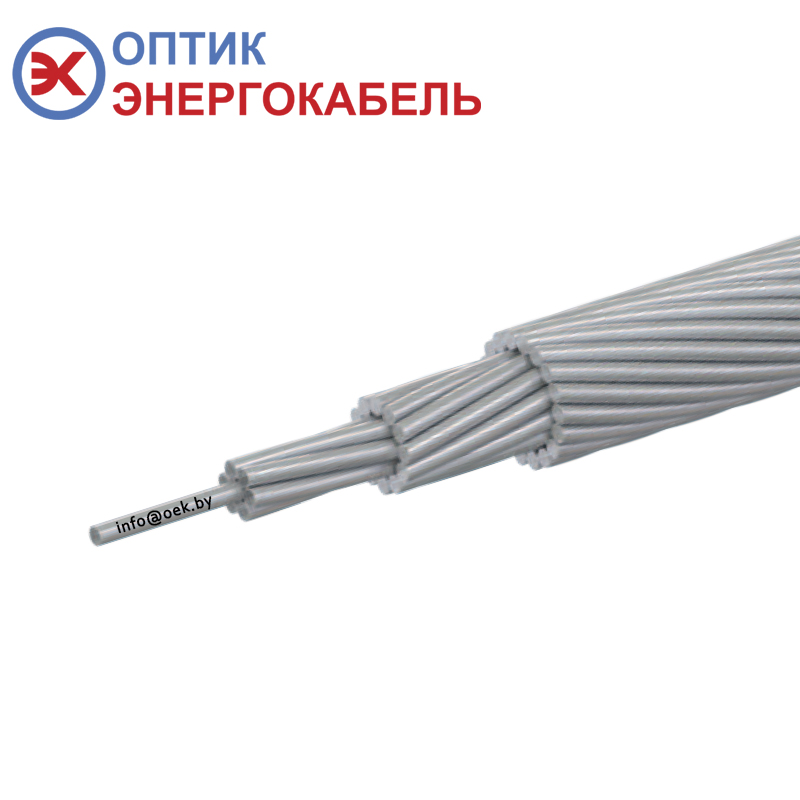

Провод АСП состоит из алюминия с сердечником из стальной проволоки, плакированной алюминием.
Плакирование — метод нанесения тонкого защитного слоя металла на поверхность другого металла, в данном случае алюминия на стальную проволоку, при котором происходит холодная сварка металлов за счет большой сдавливающей силы. Главной особенностью этого метода является взаимная диффузия молекул металлов без нагрева на глубину до 5 мкм.
Провод АСП, в отличии от традиционного провода АС обладает повышенной устойчивостью к коррозии, благодаря наличию алюминиевой оболочки на стальной проволоке сердечника. Это обеспечивает более надежную защиту стальному сердечнику, при нахождении провода в агрессивных средах.
Преимущества провода АСП:
- Высокая надежность
- Высокая коррозийная стойкость
- Низкая нагрузка на опоры
- Возможность использования в агрессивных средах
- Увеличенная допустимая токовая нагрузка
- Срок эксплуатации провода составляет 50 лет
Расчетные параметры провода марки АСП
| Номинальное сечение, мм2 | Сечение алюминий/ сталь, плакированная алюминием, мм2 | Диаметр провода, мм | Диаметр сердечника из стальных проволок, плакированных алюминием, мм | Электрическое сопротивление 1 км провода постоянному току при 20 °С, Ом, не более | Разрывное усилие, Н, не менее | Масса 1 км провода, кг |
|---|---|---|---|---|---|---|
| 70/72 | 68,4/72,2 | 15,4 | 11 | 0,3143 | 98200 | 667,0 |
| 120/19 | 117,5/18,8 | 15,15 | 5,55 | 0,2362 | 42457 | 449,0 |
| 120/27 | 114/26,6 | 15,4 | 6,6 | 0,2381 | 51186 | 490,0 |
| 150/19 | 147,6/18,8 | 16,75 | 5,55 | 0,19 | 47098 | 531,0 |
| 150/24 | 148,7/24,2 | 17,1 | 6,3 | 0,1803 | 53752 | 570,0 |
| 150/34 | 147/34,3 | 17,5 | 7,5 | 0,1846 | 66003 | 632,0 |
| 185/24 | 186,9/24,2 | 18,9 | 6,3 | 0,15 | 59352 | 675,0 |
| 185/29 | 181,2/29 | 18,8 | 6,9 | 0,1532 | 64218 | 692,0 |
| 240/32 | 244/31,65 | 21,6 | 7,2 | 0,1148 | 77522 | 881,8 |
| 240/39 | 235,8/38,6 | 21,55 | 7,95 | 0,1176 | 84506 | 905,3 |
| 300/39 | 301,4/38,6 | 24 | 8 | 0,09304 | 94213 | 1085,7 |
| 330/30 | 334,6/29 | 24,8 | 6,9 | 0,0849 | 89081 | 1116,2 |
| 330/43 | 332/43 | 25,2 | 8,4 | 0,0848 | 106789 | 1203,5 |
| 400/51 | 394/51 | 27,5 | 9,15 | 0,07124 | 125180 | 1427,4 |
| 500/64 | 490/63,5 | 30,6 | 10,2 | 0,0574 | 154262 | 1773,5 |
| 700/86 | 687/86 | 36,2 | 12,0 | 0,04099 | 214444 | 2470,5 |
| 800/105 | 821/105 | 39,7 | 13,25 | 0,03431 | 257215 | 2956,8 |
| 1000/56 | 1003,2/56,3 | 42,4 | 9,6 | 0,02871 | 226995 | 3144,1 |
Примечание. В случае необходимости применения у Заказчика специальных конструкций провода, отсутствующих в настоящих технических условиях, наружный диаметр, расчетный вес, физико-механические параметры провода рассчитываются производителем на основании заполненного Заказчиком опросного листа по условиям монтажа и эксплуатации (в зависимости от длин пролетов, стрел провеса, внешних климатических нагрузок). При этом разработанная специальная конструкция провода, будет соответствовать требованиям настоящих технических условий, требованиям Заказчика и иметь уникальный номер.
Условное обозначение марки провода формируется из букв и цифр, отражающих элементы конструкции, материалы и характеристики провода:
АСП 1/2-3/4, где
АСП - Провод неизолированный из алюминия с сердечником из стальной проволоки, плакированной алюминием
1 - Номинальное сечение проволок из алюминия, мм2
2 - Номинальное сечение сердечника провода, мм2
3 - Рабочая температура провода, °С
4 - Диаметр провода, мм
Пример записи условного обозначения провода с сердечником номинальным сечением 39 мм2 и наружным повивом проволок из алюминия номинальным сечением 240 мм2 с рабочей температурой 80° С, диаметром 21,55 мм при его заказе и в документации другого изделия: «Провод АСП 240/39 – 80/21,55 ТУ 3511-005-63976268-2010».
Провода неизолированные марки АСП изготовлены по ТУ 3511-005-63976268-2010.
