Кабель ВВГ: расшифровка и основные характеристики

Силовые кабели с медными жилами и поливинилхлоридной изоляцией часто выбирают для бытовых, коммерческих и промышленных электросетей. Одной из самых популярных марок является кабель ВВГ.

Общая информация о кабеле

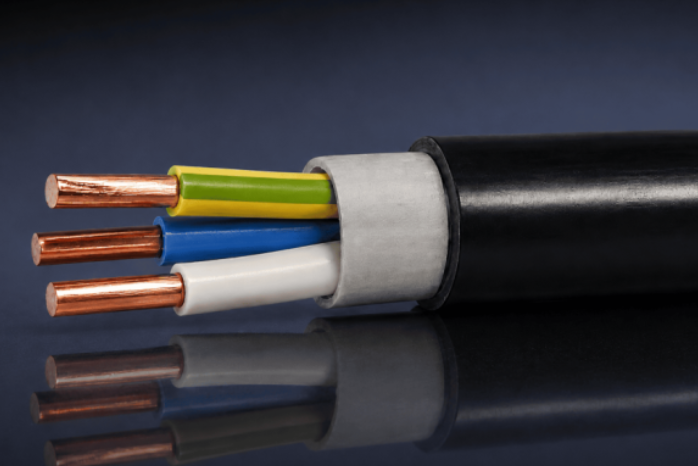

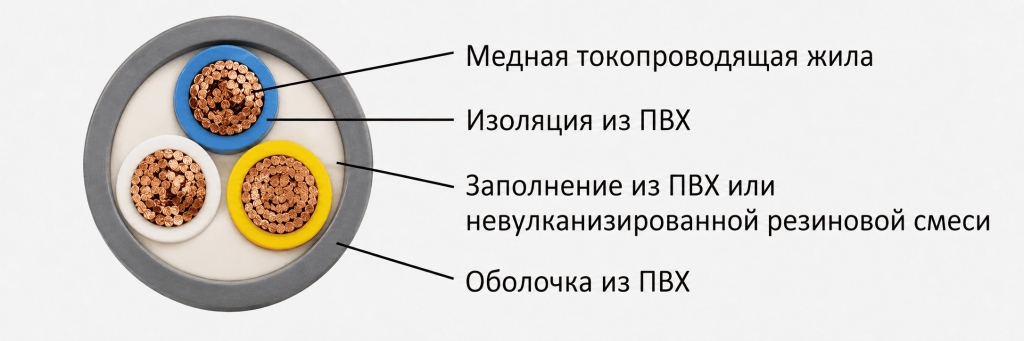

Кабель ВВГ относится к классу силовых кабелей. В конструкции кабеля используются медные однопроволочные (монолитные) или многопроволочные (скрученные из отдельных проволок) токопроводящие жилы. Количество жил варьируется от одной до пяти, что позволяет использовать продукт как для однофазных, так и для трехфазных сетей с заземлением или без него.

Каждая жила покрыта слоем изоляции из поливинилхлорида (ПВХ). Поверх изолированных жил накладывается общий защитный шланг из ПВХ. Отсутствие брони делает конструкцию гибкой и легкой, однако прокладывать такой кабель прямо в грунт без дополнительной защиты нельзя.

Продукция производится в соответствии с ГОСТ 31996-2012. Стандарт регламентирует все параметры: от толщины изоляции до сопротивления жил постоянному току.

Основные характеристики

1. Номинальное напряжение. Для стандартного исполнения ВВГ оно составляет 0,66 кВ или 1 кВ. Это позволяет подключать оборудование бытового и промышленного назначения. Частота переменного тока допускается до 50 Гц.
2. Температурный режим эксплуатации. Проводник сохраняет работоспособность при температурах от −50 °C до +50 °C. Укладку рекомендуется проводить при температуре окружающей среды не ниже −15 °C.
3. Допустимый радиус изгиба. Для однопроволочных жил минимальный радиус составляет 10 наружных диаметров кабеля, для многопроволочных — 7,5 диаметров.
4. Срок службы изделия при соблюдении условий эксплуатации составляет не менее 30 лет. Стойкость к относительной влажности воздуха достигает 98% при температуре +35 °C.
5. Стойкость к короткому замыканию. Предельная температура нагрева жил при КЗ не должна превышать +160 °C. Длительность воздействия — не более 4 секунд. При перегрузках допустимый нагрев составляет +80 °C.

Расшифровка маркировки кабеля ВВГ

Маркировка наносится на внешнюю оболочку через каждые метр-полтора.

• Первая буква «В» указывает на материал изоляции жил — поливинилхлорид.
• Вторая буква «В» обозначает материал внешней оболочки — также поливинилхлорид.
• «Г» означает отсутствие защитного покрова, то есть кабель является «голым».

Если после букв следуют цифры, они указывают на количество жил и их сечение. Например, запись 3х2,5 означает, что внутри три жилы сечением 2,5 мм² каждая. Если сечения жил различаются, например, в четырехжильном кабеле одна жила заземления имеет меньшее сечение, это указывается через знак «+»: 4х16+1х10.

Часто встречаются модификации с дополнительными индексами.

• «нг» — «низкая горючесть».
• «LS» — пониженное дымо- и газовыделение при тлении или горении.
• «нг-LS» — кабель не поддерживает горение и выделяет минимум дыма.
• «FR» (Fire Resistance) означает огнестойкость. Такие кабели способны сохранять работоспособность в открытом пламени в течение 60–180 минут благодаря слюдосодержащей ленте под изоляцией.
• «нг-FRLS» — кабель с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности, огнестойкий.
• «П» — плоское исполнение.
• «з» — кабель с заполнением, медной жилой, изоляцией и оболочкой из ПВХ.
• «знг» — кабель с заполнением, медной жилой, ПВХ-изоляцией и оболочкой из ПВХ пониженной горючести.

Возможные маркировки кабеля ВВГ:

• ВВГ-ХЛ — хладостойкое исполнение (−60 °C).
• ВВГ-Т — тропическое исполнение, выдерживает повышенную влажность и высокую температуру окружающей среды.
• ВВГнг — низкая горючесть.
• ВВГнг-П — плоский.
• ВВГз — с заполнением из поливинилхлорида.
• ВВГнг-LS — пониженный уровень дымо- и газовыделения.
• ВВГнг-LS-П — пониженный уровень дымо- и газовыделения в плоском исполнении.
• ВВГнг-FRLS — оболочка из ПВХ пониженной воспламеняемости.

Правильная расшифровка маркировки позволяет избежать ошибок при закупке материалов для объектов с повышенными требованиями пожарной безопасности.

Условия эксплуатации ВВГ

Кабель ВВГ предназначен для использования в сухих и влажных производственных помещениях, на специальных эстакадах, в блоках, а также для нестационарной прокладки. Он устойчив к вибрациям, акустическому шуму и ударам. Растягивающие усилия при монтаже не должны превышать нормативных значений, указанных в паспорте изделия.

Кабель не рекомендуется прокладывать в местах, где присутствуют активные щелочи, кислоты или другие коррозионные вещества, если нет дополнительной защиты в виде труб из нейтральных материалов. Воздействие прямых солнечных лучей также нежелательно в течение длительного времени.

Важным аспектом является теплоотвод. Необходимо применять понижающие коэффициенты при расчете допустимого тока. Если несколько линий идут параллельно, расстояние между ними должно обеспечивать естественную конвекцию воздуха.

Для подземной прокладки использование стандартного ВВГ запрещено. Если же прокладка в грунте неизбежна, кабель обязательно должен быть заключен в двустенную гофрированную трубу или асбестоцементную трубу, защищающую от механических воздействий и влаги.

Применение кабеля ВВГ

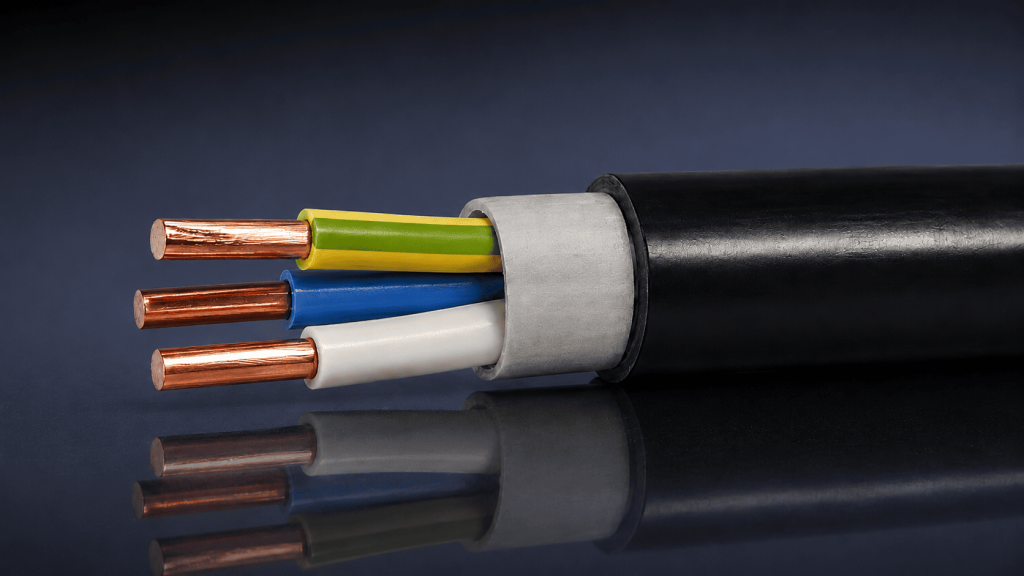

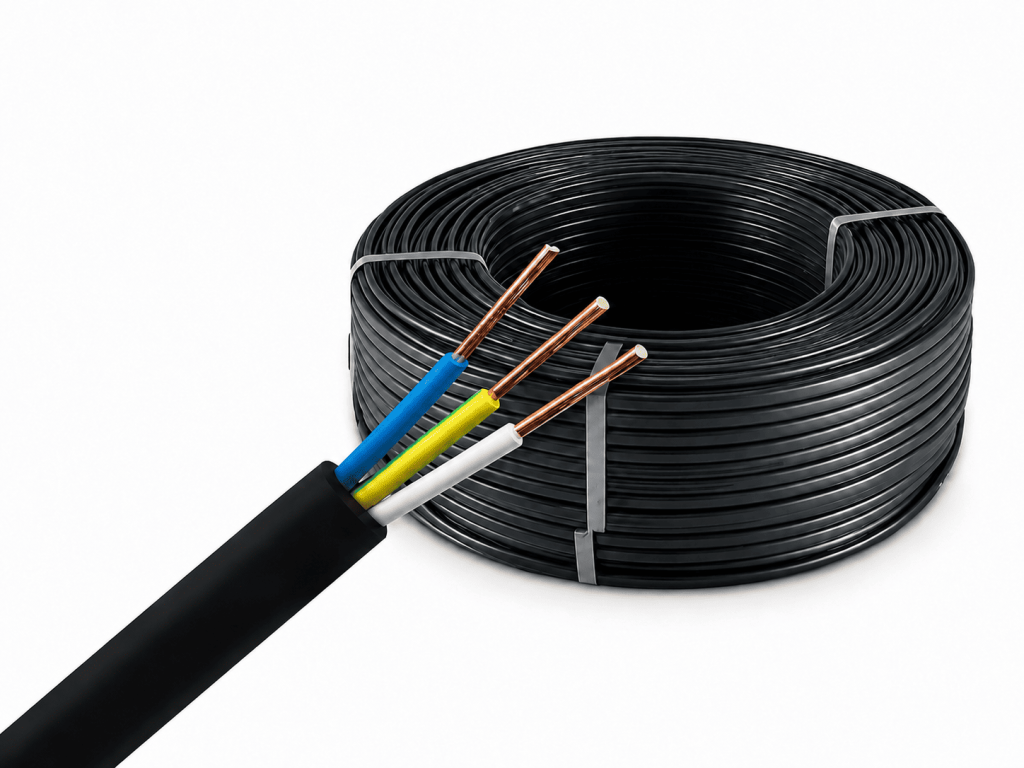

Сфера применения охватывает большинство объектов гражданской и промышленной инфраструктуры.

• В жилищном строительстве ВВГ используется для подводки питания к квартирам, разводки внутри помещений, подключения розеточных групп и осветительных приборов.
• В коммерческих зданиях, торговых центрах и офисных комплексах чаще применяется модификация ВВГнг-LS. Требования пожарной безопасности в местах массового пребывания людей определены строгими нормативными документами.
• На промышленных предприятиях кабель используется для подключения станков, двигателей и распределительных устройств. Здесь важна устойчивость к вибрациям и перепадам температур.
• На объектах с повышенной пожароопасностью применяется кабель ВВГнг, который локализует очаг возгорания и предотвращает распространение огня по кабельным трассам.

Таблица ВВГ кабелей по току

Допустимые токовые нагрузки зависят от сечения жил, способа прокладки и количества одновременно нагруженных проводников. Данные приведены для медных жил при температуре окружающей среды +25 °C.

При прокладке нескольких кабелей вместе применяются понижающие коэффициенты. Для двух кабелей коэффициент составляет 0,75, для трех — 0,7, для четырех и более — 0,65. Также необходимо учитывать температуру окружающей среды. При повышении температуры выше +25 °C допустимая нагрузка снижается. Например, при +40 °C коэффициент составляет около 0,87. Точный расчет сечения должен выполняться инженерами-проектировщиками с учетом всех факторов, включая длину линии и падение напряжения.

Сечение кабелей ВВГ

Производители выпускают широкий диапазон сечений, от 1,5 до 240 мм². Выбор сечения зависит от планируемой нагрузки и длины линии.

• Для осветительных групп в жилых помещениях стандартом является сечение 1,5 мм².
• Для розеточных групп, питающих бытовую технику, используется сечение 2,5 мм².
• Для мощных потребителей, таких как электроплиты, водонагреватели или кондиционеры, требуется кабель сечением 4 или 6 мм².
• Вводные линии в частные дома или квартиры обычно выполняются кабелем сечением 10–16 мм², в зависимости от выделенной мощности.
• Многожильные кабели с неравными сечениями, например 3х4+1х2,5, позволяют экономить материал, используя жилу меньшего сечения для заземления или нулевого рабочего проводника.

Реальное сечение жил может незначительно отличаться от заявленного из-за допусков производства. Согласно ГОСТ, отклонение не должно превышать установленных пределов.

Часто задаваемые вопросы

В чем разница между ВВГ и ВВГнг?

Основное отличие заключается в пожарной безопасности. Обычный ВВГ может поддерживать горение при наличии источника огня и распространять пламя по длине трассы. Кабель ВВГнг содержит специальные добавки в изоляции, которые препятствуют распространению горения при групповой прокладке.

Можно ли использовать ВВГ для уличной прокладки?

Стандартный ВВГ не предназначен для прямой укладки в грунт или открытого воздуха без защиты. УФ-излучение со временем разрушает ПВХ, а влага и механические повреждения могут вывести линию из строя. Для улицы необходимо использовать гофрированные трубы, кабель-каналы или выбирать бронированные марки.

Что означает маркировка LS?

Индекс LS (Low Smoke) указывает на то, что при горении или тлении кабель выделяет значительно меньше дыма по сравнению со стандартным ПВХ. Кабель ВВГнг-LS является оптимальным выбором для школ, больниц и торговых центров.

Как отличить качественный кабель от подделки?

Качественный кабель имеет четкую маркировку, равномерную толщину изоляции и оболочки. Жилы должны быть плотно скручены, если они многопроволочные, или гладкими, если однопроволочные. Цвет изоляции жил должен соответствовать стандартам: синий — для нуля, желто-зеленый — для земли. Наличие сертификата соответствия ГОСТ 31996-2012 является обязательным признаком качественной продукции.

Чем отличается круглый кабель от плоского?

Круглый и плоский кабель отличаются формой сечения, расположением жил и удобством монтажа. Основная разница между ними — в том, где и как кабель будет прокладываться.

Плоский кабель имеет более широкую, но тонкую форму. Его жилы расположены параллельно, поэтому такой кабель удобно прокладывать по стенам, потолкам и под штукатурку. Он занимает меньше глубины в штробе, что особенно удобно при скрытом монтаже электропроводки. Например, плоский кабель типа ВВГ-П, ВВГнг-П и ВВГнг-LS-П часто используют при прокладке проводки в помещениях перед отделочными работами.

Круглый кабель имеет жилы, скрученные вокруг центральной оси, за счёт чего он получается более универсальным и прочным. Его удобнее прокладывать в гофре, трубах, кабель-каналах, через стены, а также использовать там, где кабель может изгибаться в разных направлениях. Круглый кабель лучше подходит для открытой прокладки, деревянных конструкций и подключения оборудования.
