Назначение:
Применяются для поддерживающего крепления оптических кабелей связи, строенных в грозащитный трос (ОКГТ), и грозащитных тросов (ГТ, ГТК, МЗ) на опорах воздушных линий электропередач.
Расшифровка маркировки:
ЗПС – зажим поддерживающий спиральный
m– исполнение зажима:
- Мл - модифицированный, с узлом крепления типа «лодочка»
- МЛТ - модифицированный, с узлом крепления типа «лодочка» с проушиной для кабеля заземления
- Д - для диэлектрического кабеля (ОКСН), с кольцевым коушем
- Млпт - модифицированный, с узлом крепления типа «лодочка» для кабеля с трекингостойкой оболочкой
d – диаметр провода/кабеля/троса в мм, могут указываться нижняя и верхняя границы через дефис
П – при наличии, в комплект включен проектор
f – прочность заделки провода/кабеля / троса в зажиме в кН
x – при наличии, обозначает тип проводника
(05) – при наличии, обозначает немагнитное исполнение зажима

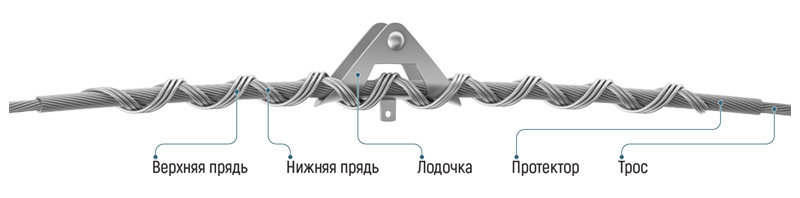

Комплектация:
- узел крепления типа «лодочка» с проушиной для крепления заземления, с пальцем, шайбой и шплинтом
- защитный спиральный протектор, выполненный из проволоки с антикоррозийным покрытием
- две спиральные силовые пряди, выполненные из проволоки с антикоррозийным покрытием, внутренняя часть прядей покрыта абразивным составом
| Марка зажима | Длина протектора, мм | Длина силовых прядей, мм | Масса, кг |
|---|---|---|---|
| ЗПС-Млт-7,0-7,9П/15 | 1500 | 1100/1100 | 2,18 |
| ЗПС-Млт-8,0-8,9П/15 | 1500 | 1100/1100 | 2,26 |
| ЗПС-Млт-9,0-9,9П/15 | 1600 | 1200/1200 | 2,34 |
| ЗПС-Млт-10,0-10,9П/15 | 1600 | 1200/1200 | 2,55 |
| ЗПС-Млт-11,0-11,9П/15 | 1800 | 1300/1300 | 2,76 |
| ЗПС-Млт-12,0-12,9П/15 | 1800 | 1300/1300 | 3,16 |
| ЗПС-Млт-13,0-13,9П/15 | 1800 | 1300/1300 | 3,21 |
| ЗПС-Млт-14,0-14,9П/15 | 1800 | 1300/1300 | 3,35 |
| ЗПС-Млт-15,0-15,9П/15 | 1800 | 1300/1300 | 3,50 |
| ЗПС-Млт-16,0-16,9П/15 | 1800 | 1300/1300 | 3,53 |
| ЗПС-Млт-17,0-17,9П/15 | 1800 | 1300/1300 | 3,68 |
| ЗПС-Млт-18,0-18,9П/15 | 1800 | 1300/1300 | 3,84 |
| ЗПС-Млт-19,0-19,9П/15 | 1800 | 1400/1400 | 4,01 |
| ЗПС-Млт-20,0-20,9П/15 | 1800 | 1400/1400 | 4,04 |
| ЗПС-Млт-21,0-21,9П/15 | 1800 | 1400/1400 | 4,20 |
| ЗПС-Млт-22,0-22,9П/15 | 1800 | 1400/1400 | 4,33 |
| ЗПС-Млт-23,0-23,9П/15 | 1800 | 1400/1400 | 4,50 |
| ЗПС-Млт-24,0-24,9П/15 | 1800 | 1400/1400 | 4,54 |
| ЗПС-Млт-5,5П/5 ГТК | 1200 | 800/800 | 1,67 |
| ЗПС-Млт-7,6П/10 ГТК | 1500 | 1100/1100 | 2,10 |
| ЗПС-Млт-8,1П/11 ГТК | 1500 | 1100/1100 | 2,19 |
| ЗПС-Млт-9,1П/13 ГТК | 1700 | 1300/1300 | 2,50 |
| ЗПС-Млт-11,1П/19 ГТК | 1800 | 1300/1300 | 2,92 |
| ЗПС-Млт-12,1П/21 ГТК | 1900 | 1500/1500 | 3,24 |
| ЗПС-Млт-13,2П/25 ГТК | 1900 | 1500/1500 | 3,39 |
| ЗПС-Млт-14,2П/28 ГТК | 2000 | 1600/1600 | 3,57 |
| ЗПС-Млт-15,0П/35 ГТК | 2000 | 1600/1600 | 3,72 |
| ЗПС-Млт-8,0П/19 МЗ | 1900 | 1500/1500 | 2,80 |
| ЗПС-Млт-9,2П/21 МЗ | 1900 | 1500/1500 | 2,93 |
| ЗПС-Млт-10,0П/28 МЗ | 2000 | 1600/1600 | 3,20 |
| ЗПС-Млт-11,0П/30 МЗ | 2000 | 1600/1600 | 3,40 |
| ЗПС-Мл-12,5П/30 МЗ | 2000 | 1600/1600 | 3,50 |
| ЗПС-Млт-9,1П/14 ГТ | 1700 | 1300/1300 | 2,69 |
| ЗПС-Млт-11,0П/21 ГТ | 1800 | 1400/1400 | 2,97 |
| ЗПС-Млт-13,3П/13 ГТ | 1800 | 1300/1300 | 3,19 |
| ЗПС-Млт-15,4П/11,0/19 ГТ | 1900 | 1500/1500 | 3,69 |
Зажимы поддерживающие спиральные изготовлены по ТУ 3449-003-91673199-2023.
