Назначение:
Применяются для анкерного крепления оптических кабелей связи, встроенных в грозозащитный трос (ОКГТ), и грозозащитных тросов (ГТ, ГТК, МЗ) на опорах воздушных линий связи и электропередач.
Расшифровка маркировки ЗНС-Т-dП/f x:
ЗНС – зажим натяжной спиральный.
m – исполнение зажима:
• Т – зажим с одной силовой прядью для провода/троса/ОКГТ;
• Твк – зажим с двумя силовыми прядями в один коуш для провода/троса/кабеля;
• 2Т – зажим с двумя силовыми прядями в два коуша для провода/троса/ОКГТ;
• Д – зажим с одной силовой прядью для ОКСН;
• Дпт – зажим с одной силовой прядью для ОКСН с оболочкой из трекингостойкого ПЭ;
• Дв – зажим с одной силовой прядью для ОКСН с технологической вставкой.
d – диаметр провода/кабеля/троса в мм, могут указываться нижняя и верхняя границы через дефис.
П – при наличии, в комплект включен протектор.
f – прочность заделки провода/кабеля/троса в зажиме в кН.
x – при наличии, обозначает тип проводника.
(05) – при наличии, обозначает немагнитное исполнение зажима.

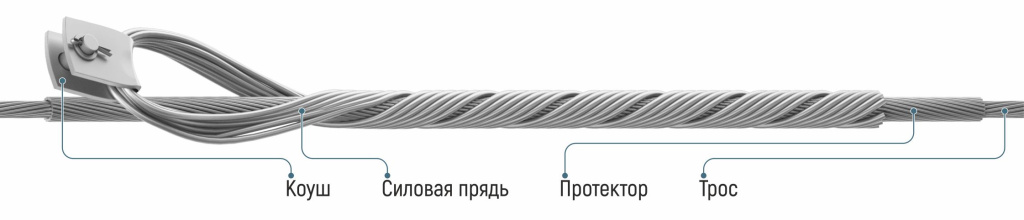

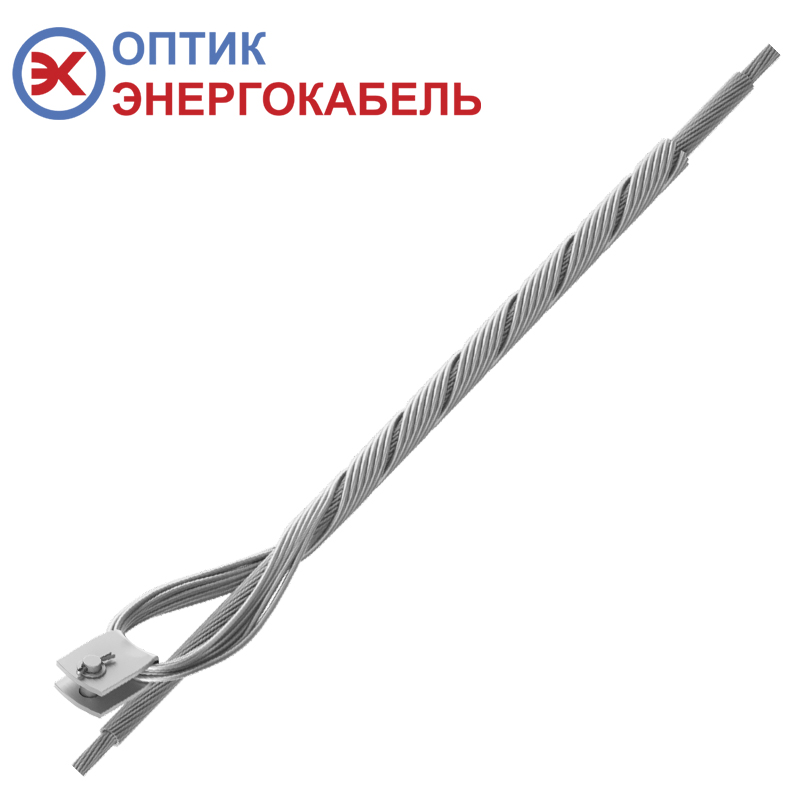

Комплектация:
- коуш с пальцем, шайбой и шплинтом;
- защитный спиральный протектор, выполненный из стальной проволоки с антикоррозийным покрытием, внутренняя часть протектора покрыта абразивным составом;
- спиральная силовая прядь в виде буквы «U», выполненная из стальной проволоки с антикоррозийным покрытием, внутренняя часть пряди покрыта абразивным составом.
| Натяжные зажимы для ОКГТ (OPWG) с прочностью заделки до 70кН и коушем К-70 | |||
| Марка зажима | Длина протектора, мм | Длина силовой пряди, мм | Масса, кг |
| ЗНС-Т-7,0-7,9П/70 | 2000 | 1120 | 2,84 |
| ЗНС-Т-8,0-8,9П/70 | 2000 | 1120 | 2,86 |
| ЗНС-Т-9,0-9,9П/70 | 2000 | 1150 | 3,01 |
| ЗНС-Т-10,0-10,9П/70 | 2200 | 1200 | 3,32 |
| ЗНС-Т-11,0-11,9П/70 | 2200 | 1200 | 3,43 |
| ЗНС-Т-12,0-12,9П/70 | 2200 | 1200 | 3,81 |
| ЗНС-Т-13,0-13,9П/70 | 2300 | 1250 | 4,35 |
| ЗНС-Т-14,0-14,9П/70 | 2300 | 1250 | 4,54 |
| ЗНС-Т-15,0-15,9П/70 | 2300 | 1250 | 4,71 |
| ЗНС-Т-16,0-16,9П/70 | 2300 | 1250 | 4,75 |
| ЗНС-Т-17,0-17,9П/70 | 2300 | 1250 | 4,95 |
| ЗНС-Т-18,0-18,9П/70 | 2300 | 1250 | 5,15 |
| ЗНС-Т-22,0-22,9П/70 | 2300 | 1250 | 5,46 |
| ЗНС-Т-23,0-23,9П/70 | 2300 | 1250 | 5,96 |
| ЗНС-Т-24,0-24,9П/70 | 2300 | 1250 | 5,02 |
| ЗНС-Т-19,0-19,9П/70 | 2300 | 1250 | 6,26 |
| ЗНС-Т-20,0-20,9П/70 | 2300 | 1250 | 6,33 |
| ЗНС-Т-21,0-21,9П/70 | 2300 | 1250 | 6,57 |
| Натяжные зажимы для ОКГТ (OPWG) с прочностью заделки до 90кН и коушем К-120 | |||
| Марка зажима | Длина протектора, мм | Длина силовой пряди, мм | Масса, кг |
| ЗНС-Т-9,0-9,9П/90 | 2500 | 1300 | 3,79 |
| ЗНС-Т-10,0-10,9П/90 | 2500 | 1300 | 3,93 |
| ЗНС-Т-11,0-11,9П/90 | 2500 | 1300 | 4,38 |
| ЗНС-Т-12,0-12,9П/90 | 2500 | 1300 | 4,80 |
| ЗНС-Т-13,0-13,9П/90 | 2500 | 1300 | 5,00 |
| ЗНС-Т-14,0-14,9П/90 | 2500 | 1300 | 5,18 |
| ЗНС-Т-15,0-15,9П/90 | 2500 | 1300 | 5,68 |
| ЗНС-Т-16,0-16,9П/90 | 2500 | 1300 | 5,73 |
| ЗНС-Т-17,0-17,9П/90 | 2500 | 1300 | 5,94 |
| ЗНС-Т-18,0-18,9П/90 | 2500 | 1300 | 6,16 |
| ЗНС-Т-19,0-19,9П/90 | 2500 | 1300 | 6,82 |
| ЗНС-Т-20,0-20,9П/90 | 2500 | 1300 | 6,97 |
| ЗНС-Т-21,0-21,9П/90 | 2500 | 1300 | 7,13 |
| ЗНС-Т-22,0-22,9П/90 | 2500 | 1300 | 7,39 |
| ЗНС-Т-23,0-23,9П/90 | 2500 | 1300 | 7,46 |
| ЗНС-Т-24,0-24,9П/90 | 2500 | 1300 | 7,73 |
| Натяжные зажимы для ОКГТ (OPWG) с прочностью заделки до 120кН и коушем К-120 | |||
| Марка зажима | Длина протектора, мм | Длина силовой пряди, мм | Масса, кг |
| ЗНС-Т-9,0-9,9П/120 | 2600 | 1380 | 4,29 |
| ЗНС-Т-10,0-10,9П/120 | 2600 | 1380 | 4,44 |
| ЗНС-Т-11,0-11,9П/120 | 2600 | 1380 | 4,59 |
| ЗНС-Т-12,0-12,9П/120 | 2600 | 1380 | 5,05 |
| ЗНС-Т-13,0-13,9П/120 | 2600 | 1380 | 5,24 |
| ЗНС-Т-14,0-14,9П/120 | 2600 | 1380 | 5,42 |
| ЗНС-Т-15,0-15,9П/120 | 2600 | 1380 | 5,95 |
| ЗНС-Т-16,0-16,9П/120 | 2600 | 1380 | 6,00 |
| ЗНС-Т-17,0-17,9П/120 | 2600 | 1380 | 6,22 |
| ЗНС-Т-18,0-18,9П/120 | 2600 | 1380 | 6,45 |
| ЗНС-Т-19,0-19,9П/120 | 2600 | 1380 | 7,15 |
| ЗНС-Т-20,0-20,9П/120 | 2600 | 1380 | 7,31 |
| ЗНС-Т-21,0-21,9П/120 | 2600 | 1380 | 7,48 |
| ЗНС-Т-22,0-22,9П/120 | 2600 | 1380 | 7,75 |
| ЗНС-Т-23,0-23,9П/120 | 2600 | 1380 | 7,82 |
| ЗНС-Т-24,0-24,9П/120 | 2600 | 1380 | 8,10 |
Расчёт ЗНС-Т-d/f с прочностью заделки свыше 120 кН производится по запросу!
| Натяжные зажимы для тросов ГТ, ГТК и МЗ | ||||
| Марка зажима | Длина протектора, мм | Длина силовой пряди, мм | Масса, кг | Коуш |
| ЗНС-Т-5,5П/24 ГТК | 1200 | 900 | 1,50 | К-25 |
| ЗНС-Т-7,6П/46 ГТК | 1700 | 1000 | 2,33 | К-70 |
| ЗНС-Т-8,1П/52 ГТК | 1800 | 1100 | 2,55 | К-70 |
| ЗНС-Т-9,1П/60 ГТК | 2200 | 1200 | 3,20 | К-70 |
| ЗНС-Т-10,0П/70 ГТК | 2200 | 1200 | 3,81 | К-70 |
| ЗНС-Т-11,1П/91 ГТК | 2500 | 1300 | 4,60 | К-120 |
| ЗНС-Т-12,1П/99 ГТК | 2500 | 1380 | 4,90 | К-120 |
| ЗНС-Т-12,8П/55 ГТК | 2200 | 1200 | 4,00 | К-70 |
| ЗНС-Т-13,2П/117 ГТК | 2500 | 1380 | 5,67 | К-120 |
| ЗНС-Т-14,2П/135 ГТК | 2500 | 1750 | 6,64 | К-160 |
| ЗНС-Т-15,0П/169 ГТК | 2600 | 1800 | 7,99 | К-210 |
| ЗНС-Т-8,0П/91 МЗ | 2300 | 1380 | 3,57 | К-120 |
| ЗНС-Т-9,2П/100 МЗ | 2300 | 1380 | 4,03 | К-120 |
| ЗНС-Т-10,0П/140 МЗ | 2500 | 1750 | 6,03 | К-160 |
| ЗНС-Т-11,0П/142 МЗ | 2500 | 1750 | 6,42 | К-160 |
| ЗНС-Т-9,1П/66 ГТ | 2000 | 1150 | 3,03 | К-70 |
| ЗНС-Т-11,0П/98 ГТ | 2300 | 1380 | 4,59 | К-120 |
| ЗНС-Т-13,3П/61 ГТ | 2200 | 1200 | 4,03 | К-70 |
| ЗНС-Т-15,4П/11,0/92 ГТ | 2500 | 1380 | 5,31 | К-120 |
Зажимы натяжные спиральные изготовлены по ТУ 3449-002-9167199-2023.
