Расшифровка маркировки:
ПЗС-Т-d/11(13)x
ПЗС – протектор защитный спиральный
m1 – тип проводника:
- Т - для провода/ троса/ОКГТ
- Д - для кабеля ОКСН
d – диаметр провода/ кабеля/ троса в мм, могут указываться нижняя и верхняя границы через дефис
m2 – модификация протектора:
- 11 – для применения с гасителями вибрации на кабелях связи типа ОКСН и ОКГТ, также для тросах типа ГТ, ГТК, М3
- 11 (13) – для применения с гасителями вибрации на неизолированных проводах
- 11(03) – для применения с не изолированными проводами в поддерживающих зажимах типа ПГН
- 21 – для защиты проводов, тросов в многороликовых подвесах типа П6Р, П4Р
- 34 – для снижения изгибных деформаций в местах выхода провода из соединительных прессуемых зажимов
- 43 – для защиты полых проводов типа ПА
- 53 – для защиты проводов на выходе из аппаратных зажимов
x- если присутствует, обозначает тип проводника
Назначение:

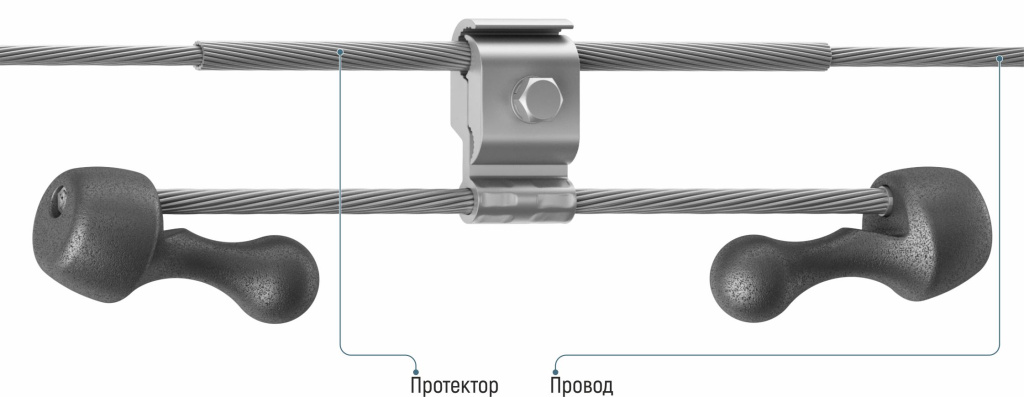

Применяются для защиты проводника от раздавливающих нагрузок в местах установки гасителей вибрации. Для использования на проводах спирали изготавливаются из проволоки из алюминиевого сплава, что не приводит к повышению потерь от перемагничивания при передаче энергии.
Комплектация:
- отдельные спирали из проволоки с антикоррозийным покрытием для ОКСН, ОКГТ и тросов или отдельные спирали из проволоки из алюминиевого сплава для проводов.
| Марка зажимов | Длина протектора, мм | Масса, кг |
| ПЗС-Т(Д)-7,0-7,9/11 | 500 | 0,27 |
| ПЗС-Т(Д)-8,0-8,9/11 | 500 | 0,31 |
| ПЗС-Т(Д)-9,0-9,9/11 | 500 | 0,34 |
| ПЗС-Т(Д)-10,0-10,9/11 | 500 | 0,37 |
| ПЗС-Т(Д)-11,0-11,9/11 | 500 | 0,37 |
| ПЗС-Т(Д)-12,0-12,9/11 | 500 | 0,41 |
| ПЗС-Т(Д)-13,0-13,9/11 | 500 | 0,44 |
| ПЗС-Т(Д)-14,0-14,9/11 | 500 | 0,48 |
| ПЗС-Т(Д)-15,0-15,9/11 | 500 | 0,49 |
| ПЗС-Т(Д)-16,0-16,9/11 | 500 | 0,52 |
| ПЗС-Т(Д)-17,0-17,9/11 | 500 | 0,56 |
| ПЗС-Т(Д)-18,0-18,9/11 | 500 | 0,59 |
| ПЗС-Т(Д)-19,0-19,9/11 | 500 | 0,62 |
| ПЗС-Т(Д)-20,0-20,9/11 | 500 | 0,66 |
| ПЗС-Т(Д)-24,0-24,9/11 | 500 | 0,76 |
| ПЗС-Т(Д)-25,0-25,9/11 | 500 | 0,80 |
Расчет ПЗС-Т(Д)-d/f на диаметр свыше 26,0 мм производится по запросу!
| Марка протектора | Сечение, мм2 | Длина, мм | Масса, кг |
| ПЗС-Т-11,4/11(13) | 70/11 | 500 | 0,13 |
| ПЗС-Т-13,3/11(13) | 70/39; 95/16 | 500 | 0,15 |
| ПЗС-Т-15,2/11(13) | 120/19; 70/72; 120/27 | 500 | 0,17 |
| ПЗС-Т-16,8/11(13) | 150/19; 150/24 | 500 | 0,18 |
| ПЗС-Т-17,5/11(13) | 150/34 | 500 | 0,25 |
| ПЗС-Т-18,8/11(13) | 185/29; 185/24 | 500 | 0,27 |
| ПЗС-Т-19,6/11(13) | 185/43; 205/27 | 500 | 0,27 |
| ПЗС-Т-21,6/11(13) | 240/32; 240/39 | 500 | 0,34 |
| ПЗС-Т-22,4/11(13) | 240/56 | 500 | 0,35 |
| ПЗС-Т-24,1/11(13) | 300/39; 300/48 | 500 | 0,37 |
| ПЗС-Т-24,5/11(13) | 300/67 | 500 | 0,34 |
| ПЗС-Т-24,8/11(13) | 300/30 | 500 | 0,34 |
| ПЗС-Т-25,2/11(13) | 300/43 | 500 | 0,34 |
| ПЗС-Т-26,0/11(13) | 400/18 | 500 | 0,40 |
| ПЗС-Т-26,6/11(13) | 400/22 | 500 | 0,40 |
| ПЗС-Т-27,5/11(13) | 400/51 | 500 | 0,43 |
| ПЗС-Т-29,1/11(13) | 400/93 | 500 | 0,44 |
| ПЗС-Т-30,6/11(13) | 500/72 | 500 | 0,47 |
Протекторы защитные спиральные изготовлены по ТУ 3449-005-91673199-2023.
