Обустройство загородного участка, подключение дома к электросетям или освещения на участке часто требуют подземной прокладки кабеля. Это надежное и аккуратное решение: линия не портит ландшафт, защищена от ветра и менее уязвима для кражи.
Но грунт создает постоянную нагрузку на кабель: влага, давление, мороз и грызуны быстро повреждают неподходящий провод. Поэтому важно сразу выбрать кабель, который подходит для прокладки в земле, и уложить его по правилам.
В этой статье мы разберем все тонкости: от выбора марки до глубины траншеи и советов по монтажу.
Какой кабель можно прокладывать под землей?
Главное правило, которое диктуют строительные нормы Республики Беларусь:
- «Системы электрооборудования жилых и общественных зданий» (СН 4.04.01-2019).
- Технологическая карта на монтаж проводов и кабелей групповых электрических сетей (ТК-100289293.1129-2019).
Обычный провод, предназначенный для внутренней проводки, закапывать в грунт без дополнительной защиты запрещено. У него слишком слабая изоляция, которую легко повредить камнем или лопатой.
Для подземных линий используют два типа кабелей:
- Бронированный кабель для прокладки в земле (не требует труб).
- Небронированный кабель, но проложенный в защитных трубах (гофре, гладких или двустенных).
Любой бронированный кабель можно прокладывать прямо в грунт без дополнительной защиты:
- ВБбШв - кабель для подземной прокладки с медными жилами.
Расшифровка:
В - изоляция жил из ПВХ,
Бб - броня из двух стальных лент,
Шв - наружная оболочка из ПВХ.
Устойчив к механическим нагрузкам, давлению грунта и внешним воздействиям. Броня подлежит заземлению.
- АВБбШв - кабель для подземной прокладки с алюминиевыми жилами.
А - алюминиевые жилы,
В - изоляция жил из ПВХ,
Бб - броня из двух стальных лент,
Шв - наружная оболочка из ПВХ.
Применяется для прокладки в земле, обеспечивает механическую защиту линии.
- ПвБбШв - кабель для подземной прокладки с изоляцией из сшитого полиэтилена.
Пв - изоляция жил из сшитого полиэтилена,
Бб - броня из двух стальных лент,
Шв - наружная оболочка из ПВХ.
Отличается повышенной термостойкостью, устойчив к перепадам температур и подходит для монтажа в сложных условиях..

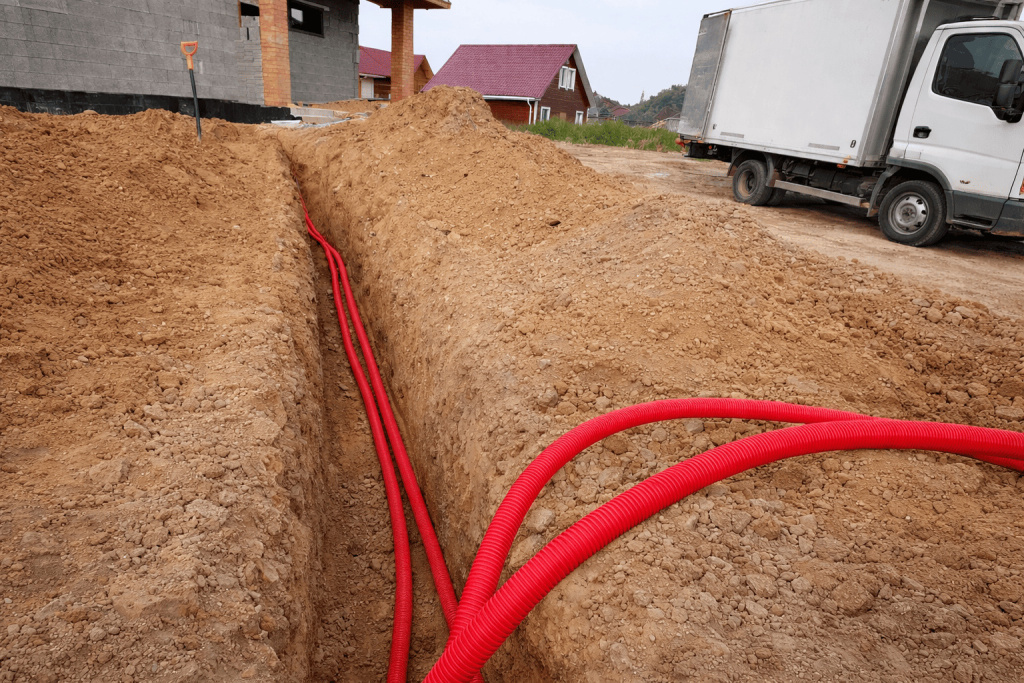

Если по каким-то причинам вы используете силовой кабель (например, ВВГ), его прокладка в земле допускается только в трубах. Это могут быть двустенные гофрированные трубы (красные, для электрики) или гладкие технические ПНД трубы. Они берут на себя механическую нагрузку.

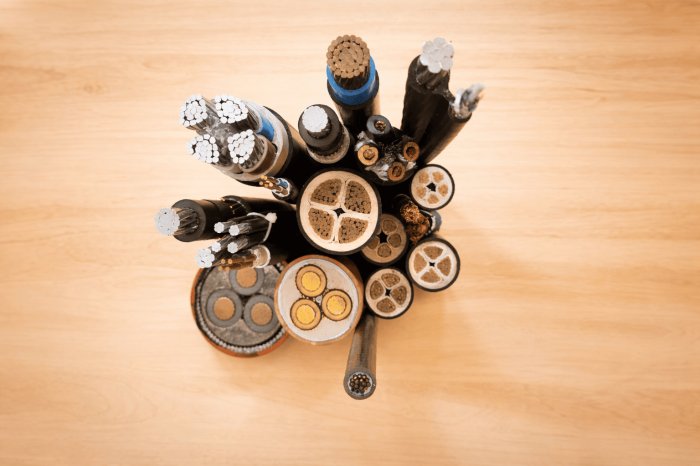

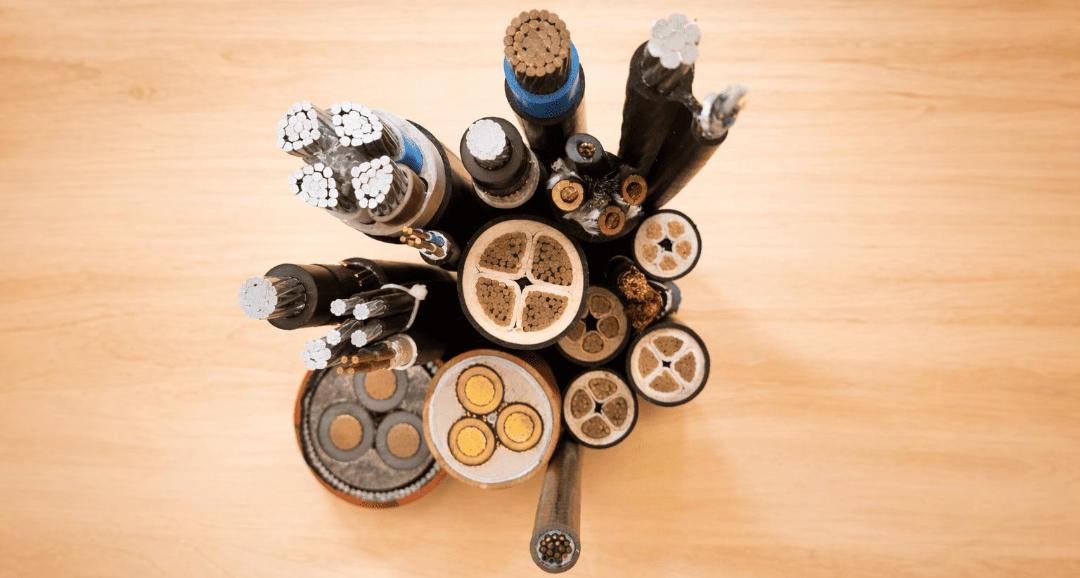

Алюминиевый или медный кабель для прокладки в земле: что лучше?
Медный кабель
Медный кабель обладает рядом неоспоримых преимуществ. Прежде всего, медь имеет меньшее удельное электрическое сопротивление (0,017 Ом·мм²/м) по сравнению с алюминием. Это означает, что при одинаковом сечении медная жила способна пропустить больший ток без существенного нагрева. Кроме того, медь более пластична и менее подвержена ломкости при многократных изгибах, что упрощает монтаж в сложных условиях. Медные контакты окисляются медленнее, и место соединения получается более надежным и долговечным. Срок службы медной линии при правильной эксплуатации может достигать 30–50 лет и более. Основным минусом меди является ее высокая стоимость, которая может быть в несколько раз выше стоимости аналогичного алюминиевого изделия.
Алюминиевый кабель
Главный преимущества алюминия — цена и вес. Он примерно в 3-4 раза дешевле меди. При больших сечениях алюминиевый кабель гораздо легче, что упрощает транспортировку и размотку барабана. Однако алюминий более хрупок. Удельное сопротивление выше (0,028 Ом·мм²/м), поэтому для той же нагрузки сечение жилы нужно брать на шаг больше. Норма также запрещает использовать алюминий в пожароопасных и взрывоопасных зонах.
Что лучше выбрать для прокладки в земле?
При выборе между этими двумя вариантами следует руководствоваться не только бюджетом, но и долгосрочными перспективами. Если линия прокладывается на десятилетия и нагрузка на нее будет расти (подключение новых приборов, отопительного оборудования, мастерских), то медь является предпочтительным выбором. Она обеспечит запас надежности и позволит избежать проблем с перегревом в будущем. Если же бюджет строго ограничен, а нагрузка стабильна и невелика, алюминиевый вариант допустим, но требует особенно тщательного подхода к монтажу соединений.
Также стоит отметить вес изделий. Медный кабель значительно тяжелее алюминиевого при одинаковой длине и сечении. Это может усложнить транспортировку и укладку вручную, особенно если речь идет о больших барабанах. Тем не менее, физические свойства меди делают кабель с медными жилами более универсальный. В условиях влажного грунта коррозионная стойкость самой жилы (при неповрежденной изоляции) у меди выше.
В итоге, решение должно приниматься исходя из конкретного проекта. Для ответственных потребителей, таких как жилой дом с постоянным проживанием, рекомендуется использовать медь. Для временных построек, освещения сада или хозяйственных нужд с малым энергопотреблением можно рассмотреть алюминий. Главное — помнить, что экономия на материале жил не должна идти в ущерб качеству изоляции и брони, так как именно они защищают линию от внешней среды.
Каким образом кабель монтируют в грунт
Прокладка силового кабеля в грунт регламентируется строгими строительными нормами и правилами (ПУЭ, СНиП). Нарушение требований к прокладке кабеля может привести к аварии. Рассмотрим поэтапно, как правильно проложить силовую линию.
- Планировка и разметка. Прежде чем копать, убедитесь, что трасса не проходит под фундаментом, деревьями (расстояние до корней должно быть не менее 1 метра) и другими коммуникациями (водопровод, газ — не менее 1 метра). Прокладывать кабель под зданиями запрещено.
- Подготовка траншеи. Выкапывается траншея. Минимальная глубина для линии напряжением до 10 кВ должна составлять 0,8 метра (80 см). Если трасса проходит под дорогой или автостоянкой, глубину увеличивают до 1,25 метра. Дно траншеи должно быть ровным, без камней, мусора и острых предметов.
- Создание песчаной подушки. На дно засыпается слой песка толщиной 10-15 см. Песок выполняет дренажную функцию (отводит воду) и создает мягкую "постель", чтобы броня или труба не давили на острые камни. Песок нужно слегка увлажнить и утрамбовать.

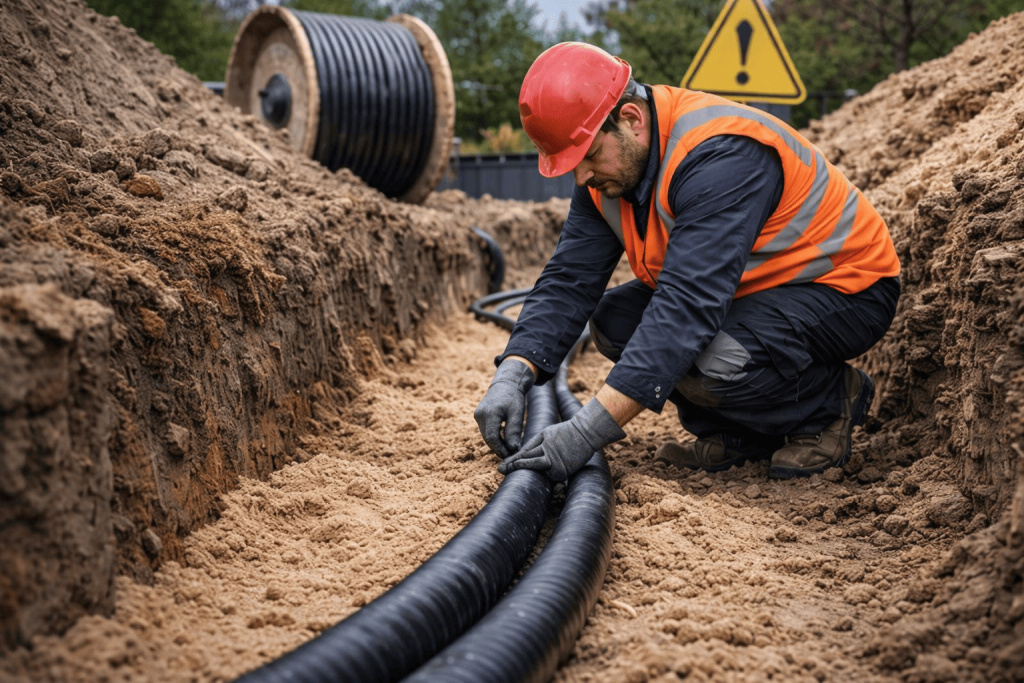

- Прокладка кабеля. Барабан с кабелем устанавливают на домкраты, и он разматывается без натяжения, "волной" (змеевидной линией), с небольшим запасом на усадку грунта и температурное расширение. Если кабель проложить внатяжку, при подвижках грунта он лопнет. При прокладке нескольких линий в одной траншее расстояние между ними в свету должно быть не менее 10 см (100 мм).
- Дополнительная защита. Если кабель небронированный и лежит в гофре, этот этап пропускается. Если используется бронированный кабель (например, ВБбШв), засыпка идет сразу. Но нормы безопасности требуют дополнительно защищать линии сигнальной лентой или кирпичом (только глиняным, без пустот, чтобы не повредить изоляцию) на глубине 25-40 см от поверхности.
- Обратная засыпка. Сначала кабель присыпают слоем песка (еще 10-15 см), который также трамбуют ручными трамбовками по краям, но не над самой трассой, чтобы не повредить провод. Затем траншею засыпают вынутым грунтом, очищенным от камней и строительного мусора.
Советы по прокладке силового электрического кабеля в земле
При подземной прокладке кабеля важно не только выбрать подходящую марку, но и заранее продумать условия монтажа. Даже качественная линия может быть повреждена, если не учесть пересечения с другими коммуникациями, неправильно подготовить траншею или сэкономить на защитных элементах.
Избегайте лишних пересечений. Если трассу невозможно провести без пересечения с трубами или другими кабельными линиями, важно выдерживать безопасное расстояние. В таких точках кабель должен проходить выше или ниже пересекаемой коммуникации, а участок дополнительно защищают прочными элементами, например отрезками труб.
Сразу фиксируйте схему прокладки. После монтажа стоит сфотографировать трассу и привязать ее к постоянным ориентирам на участке: углам здания, столбам, дорожкам. Дополнительно желательно сделать простую схему с замерами. Это поможет избежать случайного повреждения кабеля при будущих земляных работах.
Особое внимание уделяйте вводу в здание. Переход из земли в воздух или в фундамент считается одним из самых уязвимых мест линии. На этом участке кабель должен быть защищен жесткой трубой или прочной гофрой, а ввод через фундамент выполняют в отдельной гильзе большего диаметра.
Не допускайте натяжения при укладке. Кабель нельзя тянуть с усилием, особенно при размотке вручную или с помощью лебедки. При подвижках грунта чрезмерно натянутая линия быстрее повреждается, поэтому прокладку выполняют с небольшим запасом и с использованием раскаточных роликов.
Не экономьте на песчаной подушке и защитной трубе. Песок снижает давление на оболочку кабеля и помогает компенсировать влияние пучинистого грунта. Если используется небронированный кабель, для него обязательно нужна прочная труба или специальная гофра, рассчитанная именно на прокладку в земле.
По возможности прокладывайте цельный участок без соединений. Чем меньше муфт и соединений в земле, тем надежнее будет линия в дальнейшей эксплуатации. Перед окончательной засыпкой траншеи и после нее желательно проверить сопротивление изоляции, чтобы убедиться, что оболочка не была повреждена при монтаже.
Соблюдение этих правил помогает снизить риск короткого замыкания, механических повреждений и преждевременного выхода линии из строя. В подземной прокладке особенно важно не искать временные или дешевые решения, потому что любые ошибки в дальнейшем обходятся значительно дороже.
